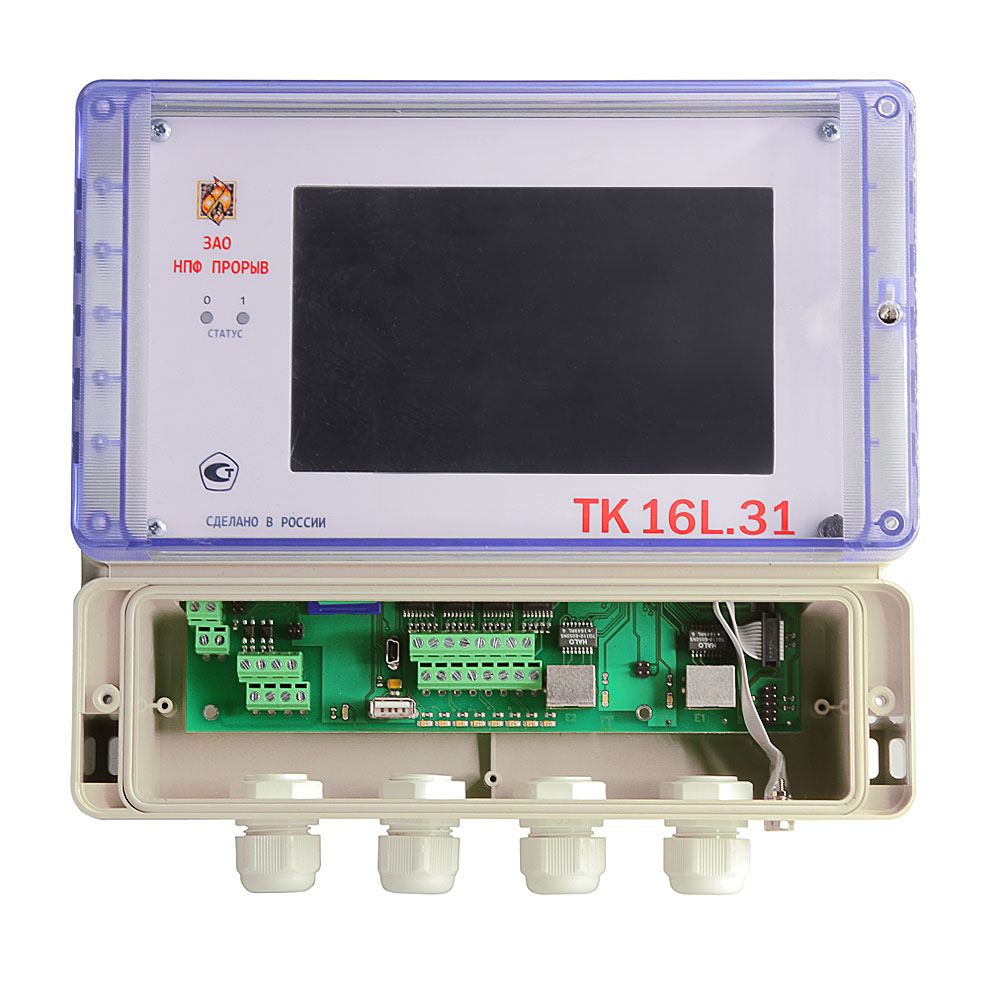

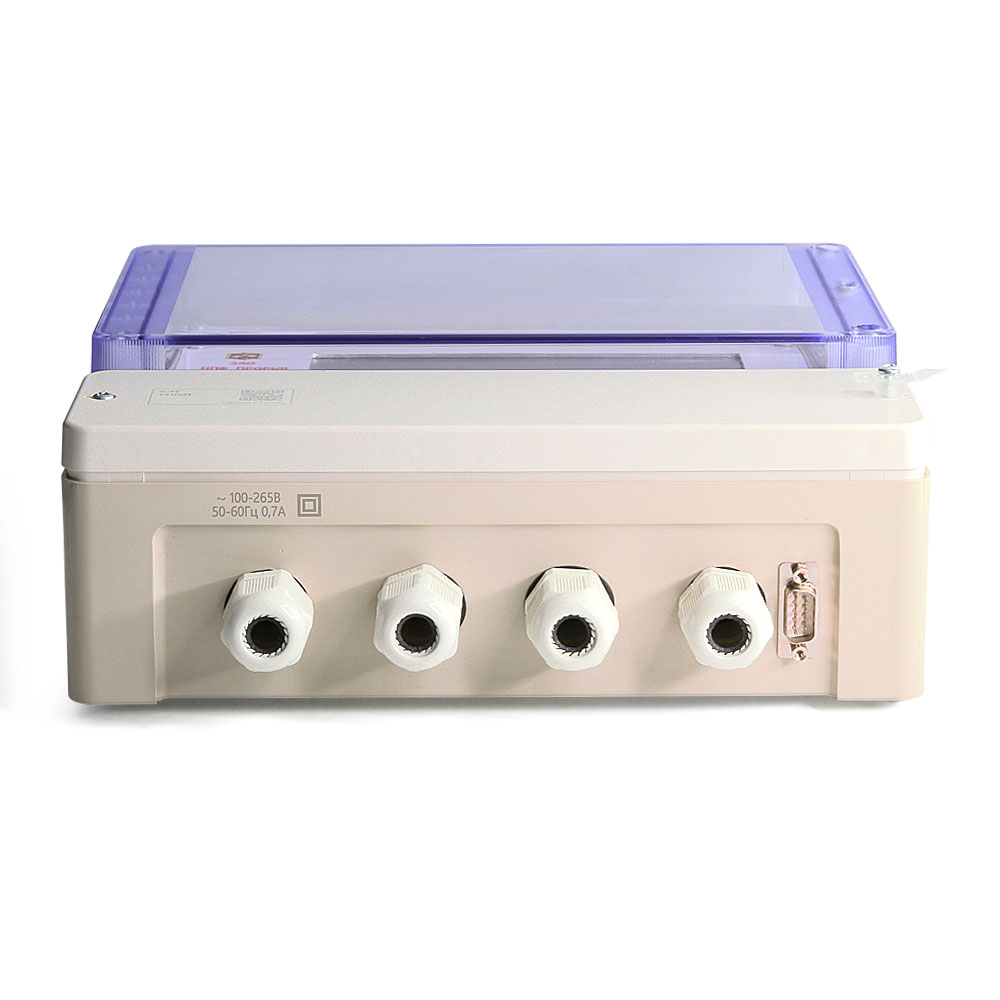

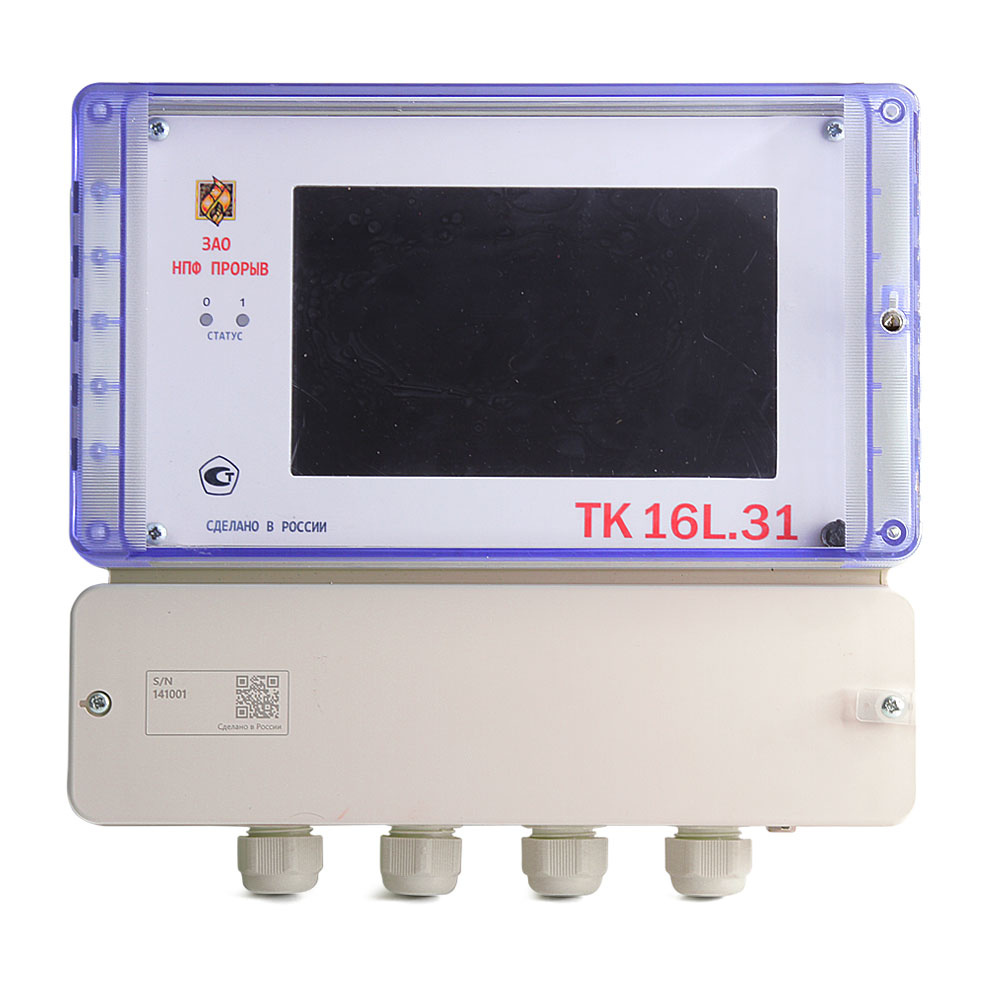

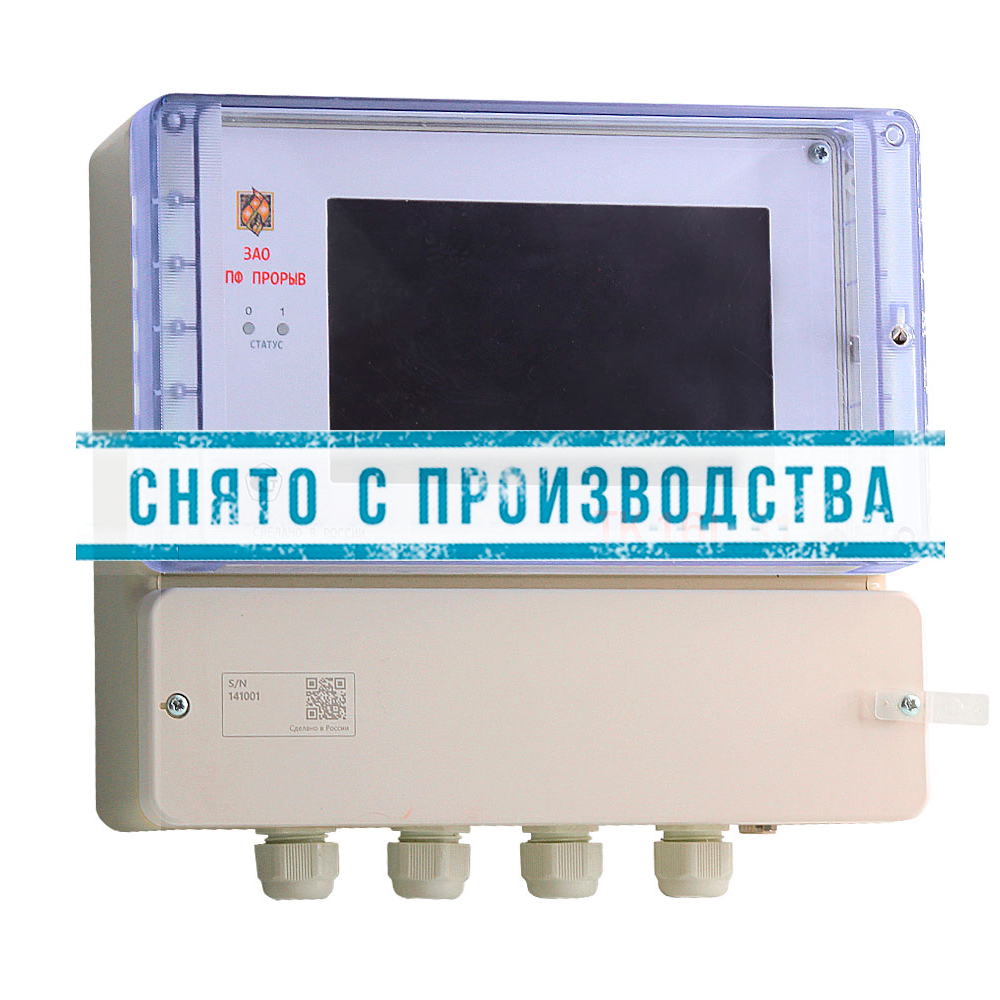

Устройство сбора и передачи данных ТК16L.31.00 (с экраном)
- Предзаказ
2 дискретных входа2 выхода телеуправления3 порта RS-422/4852 порта RS-2322 порта Ethernet85–265 В AC/DC питаниеModbus RTU/TCPМЭК 60870-5-101/104OPC DA/UAГОСТ Р МЭК 61107
Описание
Назначение
Устройство сбора и передачи данных ТК16L.31.00 предназначено для построения автоматизированных систем управления технологическими процессами (АСУ ТП), автоматизированных систем диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных систем технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ). В электроэнергетике применяется как УСПД на подстанциях.
ТК16L.31 сертифицирован как средство измерения и учёта энергоресурсов (УСПД) и легко интегрируется в существующие SCADA-системы, АИИС КУЭ и системы телеметрии.
Сенсорный экран позволяет выполнять сбор и диагностику непосредственно на устройстве — без управляющего компьютера, что удобно при пусконаладке и обслуживании.
Рекомендуется для объектов:
- подстанции и распределительные устройства
- узлы коммерческого и технического учёта электроэнергии
- объекты нефтедобычи с большим числом интеллектуальных устройств
- диспетчерские пункты и центры сбора данных
Устройство и принцип работы
Устройство сбора и передачи данных построено на базе высокопроизводительного промышленного микропроцессора с энергонезависимой памятью для хранения архивных данных и оперативной памятью для выполнения текущих задач.
Устройство сбора и передачи данных оборудовано встроенным сторожевым таймером, часами реального времени, независимой системой обработки дискретных и аналоговых сигналов на базе выделенного микроконтроллера.
Обмен данными с устройствами нижнего уровня осуществляется через дискретные входы, дискретные выходы, а также по интерфейсам RS-485/422 и RS-232 с использованием разнообразных промышленных и прикладных протоколов.
Два порта Ethernet обеспечивают резервирование канала передачи данных, два порта USB — одновременное подключение устройств ввода-вывода.
Доступ к данным возможен с любого компьютера сети Internet/Intranet через веб-интерфейс с защищённым авторизованным доступом: в веб-интерфейсе можно, например, рассчитать учётные показатели по оперативным данным, хранящимся в памяти УСПД.
Модификация без экрана рассчитана на работу в расширенном диапазоне температур; диагностика и настройка выполняются через веб-интерфейс или программу конфигурирования.
Обеспечивается работа со счётчиком в режиме прозрачного канала с использованием заводских программ: конфигурация прибора учёта меняется удалённо, без перекоммутации интерфейсных кабелей и оптопорта.
Исполнение с цветным сенсорным экраном позволяет задействовать функции сбора и диагностики непосредственно с УСПД, без управляющего компьютера. Рабочий диапазон температур этого исполнения уже, чем у модификации без экрана.
Основные функции
- Сбор информации с датчиков, счётчиков электроэнергии и контроллеров различного типа.
- Контроль состояния технологического объекта по сигналам дискретных датчиков.
- Формирование сигналов телеуправления на исполнительные механизмы.
- Накопление, предварительная обработка и хранение данных; ведение журнала событий.
- Передача данных на сервер верхнего уровня по проводным и беспроводным каналам.
- Синхронизация времени по протоколам NTP/SNTP, с использованием опционального модуля GPS/ГЛОНАСС, с АПК Телескоп+ и от Радиосервера точного времени РСТВ-01-01.
- Синхронизация времени подключённых счётчиков и интеллектуального оборудования с системным временем устройства.
- Передача информации на верхние уровни по проводным и беспроводным каналам связи.
- Поддержка режимов передачи данных GPRS с динамическим и статическим IP-адресом.
- Организация защищённых каналов VPN (L2TP, IPsec, PVPN).
- Наращивание числа входов и выходов через модули расширения.
- Передача данных по радиоканалу УКВ-диапазона совместно с радиостанцией РТМ.16, шлюзом FX969 и модемом RS232-FX969.
- Опрос мгновенных значений и автоматический сбор данных через произвольные интервалы времени.
- Работа со счётчиком в режиме прозрачного канала.
- Просмотр данных и диагностика непосредственно на цветном сенсорном экране устройства.
Особенности и преимущества
- Цветной сенсорный экран — сбор и диагностика без управляющего компьютера.
- 2 ГБ под архив (опционально 4 или 8 ГБ), профиль нагрузки счётчиков хранится не менее 4 лет, данные сохраняются при пропадании питания не менее 10 лет.
- Возможность установки карты памяти до 2 ГБ
- Два порта Ethernet для резервирования каналов передачи данных.
- Автоматическое включение резервного питания.
- Два порта USB для одновременного подключения устройств ввода-вывода.
- Опрос мгновенных значений; поддержка видеокамер.
- Масштабируемость входных, выходных каналов при подключении модулей расширения.
- Диапазон рабочих температур −20…+60 °C (ограничен сенсорным экраном; исполнение без экрана работает от −40 °C).
- Алгоритм сжатия данных для повышения эффективной скорости передачи через радиостанцию, работающую в УКВ-диапазоне.
- Режим OPC UA и DA сервера — доступен по запросу.
- Хранение данных до 10 лет при отключении питания; профиль нагрузки счётчиков не менее 45 суток.
- Наличие сертификата о поверке как средства измерения.
- Совместимость с ПО верхнего уровня Телескоп+.
- Прозрачный канал к счётчику — удалённая настройка приборов учёта заводскими программами.
Каналы и способы передачи данных
- Резервируемый Ethernet 10/100 Мбит/с (RJ45) — два порта.
- GSM/GPRS — через внешний модем, подключаемый по RS-232.
- CDMA, VSAT, WiMAX, радиоканал УКВ-диапазона (через внешний модем).
- VPN: L2TP, IPsec.
- PVPN: защищённый виртуальный канал связи. Обеспечивает постоянную адресацию контроллеров в системе при использовании SIM-карт с динамическим IP — без выделенного адреса оператора и без модемного пула на сервере.
- Сервер ретрансляции: программный компонент, обеспечивающий ретрансляцию сообщений от устройств на Сервер сбора данных Телескоп+. Позволяет использовать GSM/GPRS-каналы с динамическим IP-адресом без организации модемного пула на сервере.
Поддерживаемые протоколы
Устройство сбора и передачи данных поддерживает набор стандартизированных промышленных и прикладных протоколов передачи данных, включая протоколы опроса счётчиков электроэнергии (Modbus RTU, Modbus TCP, ГОСТ Р МЭК 61107, МЭК 60870-5-101, МЭК 60870-5-104, OPC UA, NTP/SNTP, HTTP/HTTPS, FTP, Telnet, SNMP)*. Возможна реализация нестандартных протоколов под конкретный проект.
* — Для уточнения способа реализации и лицензирования обращаться в службу технической поддержки по адресу электронной почты online@proryv.com.
Интерфейсы и входы/выходы
| Тип порта/канала | Количество | Характеристики | Подключение устройств |
|---|---|---|---|
| Ethernet | 2 | 10/100BASE-T, RJ45 | ПК, Hub, Switch, Шлюз E-422, сетевое оборудование, Modbus-TCP-устройства, GSM-модемы |
| RS-232 | 2 | — | Модем RS232-FX969, GSM-модемы, Modbus-RTU-устройства (ГЗУ, станции управления, вычислители, расходомеры и т.д.) |
| RS-422/RS-485 | 3* | Независимые, гальванически изолированные | Счётчики электроэнергии, Modbus-RTU-устройства (ГЗУ, станции управления, вычислители, расходомеры и т.д.), модули расширения (ПИК А16, ПИК-16УМ1, ПИК-24М, ПИК-24МE, ПИК-24Т, ТМДА24, ТМУ3, БИИ), Оптические головки (RS-Ик, RS-Оп) |
| Аналоговые входы | — | — | — |
| Дискретные входы | 2 | — | «Сухой контакт», датчики активного типа |
| Телеуправление | 2 (опционально) | 2 А / 60 В DC, гальванически развязанный | Исполнительные механизмы |
| USB host | 1 | — | Внешний накопитель, КПК |
| Встроенный GSM/GPRS | — | — | — |
| Цветной дисплей | есть | 800 × 480, с аналоговой сенсорной панелью (Touch Screen) | Локальный просмотр и управление |
* — 4 порта RS-422/RS-485 в модификации с одним портом RS-232.
Модули расширения
Устройство сбора и передачи данных поддерживает подключение модулей расширения и позволяет наращивать число входов/выходов без замены устройства.
| Модуль | Описание |
|---|---|
| ПИК А16 | 16 аналоговых входов 0–20 мА (АЦП 12 бит), Modbus slave, RS-485 |
| ПИК-16УМ1 | 16 каналов ТУ (реле AC 250 В/5 А, DC 30 В/5 А), Modbus slave, RS-485 |
| ПИК-24М | 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485 |
| ПИК-24МE | 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485, Ethernet |
| ПИК-24Т | 8 дискретных + 8 аналоговых + 8 входов RTD (Pt100/Cu100, ГОСТ 6651-2009), RS-485 |
| ТМДА24 | 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485 |
| ТМУ3 | 1 канал ТУ (переменное напряжение до 250 В, ток до 2 А), 2 канала (постоянное напряжение до 30 В, ток до 3 А), RS-485 |
| БИИ | 4 аналоговых входа (Ex), 1 вход RS-485 (Ex), Modbus slave, RS-485 |
| Шлюз E-422 | 4 входа RS-485, Ethernet |
| Преобразователь RS-485 в Ethernet на 16 портов | 16 входов RS-485, Ethernet |
| Оптическая головка RS-Ик | 1 инфракрасный порт, RS-485 |
| Оптическая головка RS-Оп | 1 оптический порт, RS-485 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Процессор | ARM совместимый |
| Операционная система | RTOS |
| ОЗУ (SDRAM) | 128 МБ |
| Флеш-память (FLASH) | 1, 4 или 8 ГБ — в зависимости от модификации |
| Флеш-память для архивов | 2 ГБ. Разъём SD-Card до 2 ГБ |
| Хранение профиля нагрузки счётчиков | ≥ 4 года |
| Хранение данных при отключении питания | ≥ 10 лет |
| Погрешность хода часов (без синхронизации) | ±3 с/сутки |
| Напряжение питания | 85–265 В AC/DC; два автономных входа (основной и резервный) с автопереключением |
| Потребляемая мощность | ≤ 30 В·А |
| Резервное питание | Есть — второй автономный вход питания с автовыбором |
| Рабочая температура | от −20 до +60 °C (диапазон ограничен сенсорным экраном) |
| Влажность | ≤ 95% при 35 °C |
| Степень защиты | IP65 |
| Габаритные размеры | 230 × 260 × 100 мм |
| Масса | ≤ 2,0 кг |
| Монтаж | На стену |
| MTBF (среднее время наработки) | 55 000 ч |
| Срок службы | не менее 10 лет |
| Рекомендуемое количество счётчиков на один канал | не более 128 |
| Рекомендуемое количество устройств на один канал RS-422/RS-485 | не более 128 |
| Совместимость с программным обеспечением верхнего уровня | Программный комплекс Телескоп+, Телескоп+ система коммерческого учета электроэнергии |
| Исполнения | ТК16L.3X.00 — без дисплея; ТК16L.3X.10 — с цветным дисплеем 800×480 Touch Screen |
| Состав портов (по заказу) | число портов RS-422/RS-485, портов Ethernet и выходов телеуправления задаётся в заказной спецификации |
Метрологические характеристики
| Параметр | Значение |
|---|---|
| Регистрация в Госреестре СИ | № 36643-07 |
| Свидетельство об утверждении типа | RU.C.34.004.A № 30126 от 28.01.2008 |
| Срок действия сертификата | до 9 октября 2032 г. (срок продлён приказом Росстандарта) |
| Погрешность хода часов при внешней синхронизации по сигналам точного времени | ±2 с |
| Погрешность хода часов без внешней синхронизации | ±3 с/сутки |
| Дополнительная температурная погрешность хода часов | ±0,2 с/°C в сутки |
| Пределы погрешности измерения электроэнергии и получасовой мощности по цифровым каналам | ±1 ед. младшего разряда измеренной величины |
| Сохранность данных при отключении питания | не менее 10 лет |
Резервирование
| Параметр | Описание |
|---|---|
| Резервное питание | Предусмотрено (автоматическое включение резервного питания) |
| Резервирование Ethernet | Предусмотрено (2 порта Ethernet) |
| Резервирование сотового канала | Нет |
Программирование и настройка
| Параметр | Описание |
|---|---|
| Программирование логики* | Редактор скриптов (C#), SDK (C/C++), ISAGRAF (ГОСТ Р МЭК 61131-3-2016) |
| Программа конфигурирования | Программа конфигурации ТК16L/E-422 (ConfigTK16L) — визуальный редактор конфигурации, настройка протоколов, опрос устройств |
| Веб-интерфейс | Веб-интерфейс ТК16L/E-422 — доступ с любого ПК, просмотр и управление без установки ПО |
* — Предоставление функционала осуществляется на основании приобретения дополнительной лицензии в соответствии с условиями Лицензионного соглашения. По вопросам технической поддержки обращаться по адресу электронной почты online@proryv.com.
Документация ТК16L.31
ТК16L.31
- Образ ОС (RAM128_version103.zip) версия 1.03
- Базовое ПО - обратитесь в службу поддержки
- ПО для АИИС КУЭ ЕНЭС - обратитесь в службу поддержки
Список поддерживаемых приборов учета легко можно расширить. Для поддержки нового типа прибора направьте запрос в ЗАО «НПФ Прорыв» proryv@proryv.com
Подробности, касающиеся использования каналов связи, доступных типов передаваемых данных и команд управления, а также возможности удаленного параметрирования, приведены в свидетельствах-подтверждениях производителя. Свидетельства-подтверждения
| Наименование | Описание |
|---|---|
| ФГУП «Нижегородский завод им. М.В. Фрунзе» | |
| МАЯК-102АТ | однофазный многофункциональный |
| МАЯК-302АРТ | трехфазный многофункциональный |
| МАЯК-301АРТ | трехфазный многофункциональный |
| МАЯК-Т301АР | трехфазный многофункциональный |
| СЭБ-1ТМ.01 | однофазный многофункциональный |
| СЭБ-1ТМ.02Д | однофазный многофункциональный |
| СЭБ-1ТМ.02М | однофазный многофункциональный |
| СЭО-1.16 | однофазный многофункциональный |
| СЭТ-4ТМ.01 | трехфазный многофункциональный |
| СЭТ-4ТМ.01М | трехфазный многофункциональный |
| СЭТ-4ТМ.02(СЭТ-1ТМ.01) | трехфазный многофункциональный |
| СЭТ-4ТМ.03М | трехфазный многофункциональный |
| СЭТ-4ТМ.02М | трехфазный многофункциональный |
| ПСЧ-3ТМ.05 | трехфазный многофункциональный |
| ПСЧ-3ТМ.05М | трехфазный многофункциональный |
| ПСЧ-3ТМ.05Д | трехфазный многофункциональный |
| ПСЧ-4ТМ.05 | трехфазный многофункциональный |
| ПСЧ-4ТМ.05М | трехфазный многофункциональный |
| ПСЧ-4ТМ.05Д | трехфазный многофункциональный |
| ПСЧ-4ТМ.05МК | трехфазный многофункциональный |
| ПСЧ-3ТА.07(ПСЧ-3А.06Т) | трехфазный многофункциональный |
| ПСЧ-3ТА.07.XXX.01(ПСЧ-3А.06Т.ХХХ.01) | трехфазный многофункциональный |
| ПСЧ-3ТА.07.XXX.02(ПСЧ-3А.06Т.ХХХ.02) | трехфазный многофункциональный |
| ПСЧ-3АРТ | трехфазный многофункциональный |
| ПСЧ-3АРТ.01 | трехфазный многофункциональный |
| ПСЧ-3АРТ.02, ПСЧ-3АРТ.03, ПСЧ-3АРТ.04 | трехфазный многофункциональный |
| ООО «Elster Метроника» | |
| Альфа А1800 | трехфазный многофункциональный |
| Альфа А1820 | трехфазный многофункциональный |
| ЕвроАльфа | трехфазный многофункциональный |
| АО «Энергомера» | |
| ЦЭ6850 | трехфазный многотарифный |
| ЦЭ6850M | трехфазный многотарифный |
| CE102 | однофазный многотарифный |
| CE301
| трехфазный многофункциональный |
| CE303
| трехфазный многотарифный |
| CE304 | трехфазный многофункциональный |
| CE308
IEC/DLP/SMP/DLMS | трехфазный многофункциональный |
| Фирма «Actaris SAS» | |
| SL7000 | трехфазный многофункциональный |
| Schlumberger Industries SA | |
| Indigo+ | трехфазный многофункциональный |
| ООО НПК «Инкотекс» | |
| Меркурий М203.2Т | однофазный многофункциональный |
| Меркурий 206 PRSNO | однофазный многотарифный |
| Меркурий 208 | однофазный многофункциональный |
| Меркурий 230АМ | трехфазный многофункциональный |
| Меркурий 230 | трехфазный многофункциональный |
| Меркурий 233 | трехфазный многофункциональный |
| Меркурий 234 | трехфазный многофункциональный |
| Меркурий 238 | трехфазный многофункциональный |
| ЗАО «ELGAMA-ELEKTRONIKA» | |
| EPQS | трехфазный многофункциональный с возможностью измерения качества электроэнергии |
| «Landis+Gyr» | |
| Landis&Gyr ZMD и ZFD | трехфазный многофункциональный |
| Landis&Gyr ZMQ и ZFQ | трехфазный многофункциональный |
| ЗАО «Радио и Микроэлектроника» | |
| РиМ 889.ХХ | трехфазный активно-реактивный многофункциональный |
| РиМ 489.01,02,07,11,12,13,15,18 | трехфазный активно-реактивный многофункциональный |
| РиМ СПОДЭС 489.23-30,32,34,36,38 | трехфазный активно-реактивный многофункциональный |
| ЗАО «ПКК Миландр» | |
| МИЛУР-104 | однофазный многотарифный |
| МИЛУР-105 | однофазный многотарифный |
| МИЛУР-107 | однофазный многотарифный |
| МИЛУР-304 | трехфазный многотарифный |
| МИЛУР-305 | трехфазный многотарифный |
| МИЛУР-306 | трехфазный многотарифный |
| МИЛУР-307 | трехфазный многотарифный |
| ООО «Систел» | |
| Фотон | трехфазный многофункциональный |
| Протон-К | трехфазный многофункциональный |
| Протон | трехфазный многофункциональный |
| НПО «МИР» | |
| МИР С-03 | трехфазный многофункциональный |
| МИР С-04/C-05/C-07 | однофазный/трехфазный многофункциональный |
| ЗАО «Алгоритм» | |
| BINOM3 | измеритель показателей качества электроэнергии |
| BINOM334i | измеритель показателей качества электроэнергии |
| ООО «Телематические решения» | |
| ФОБОС 1 | однофазный многотарифный |
| ФОБОС 3 | трехфазный многотарифный |
| ООО "Луч Интеграция" | |
| УЭ 1 | однофазный с радиомодулем |
| УЭ3-1Р | трехфазный с радиомодулем |
| OOO "СИ-АРТ" (Россия) | |
| СТЭМ-300 СПОДЭС | трехфазный многофункциональный |
Похожие товары
Устройство сбора и передачи данных ТК16L.31.00
4 порта RS-422/485, 2 порта RS-232, 2 порта Ethernet
по запросу
Контроллер терминальный ТК16L.14
GSM/GPRS модем, 8 дискретных входов, 4 аналоговых входа, 2 выхода телеуп
по запросу
Контроллер терминальный ТК16L.10
32 дискретных входа, 8 аналоговых входов, 2 выхода телеуправления, 2
по запросу
