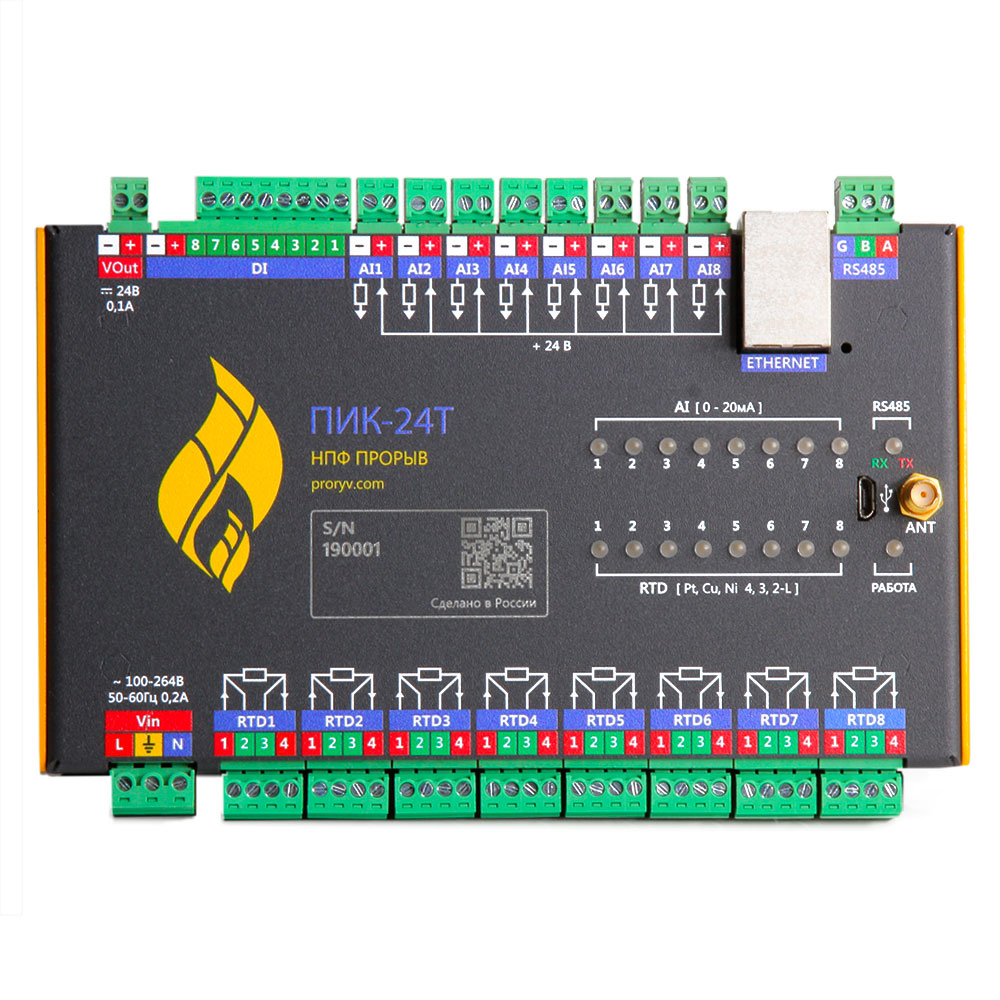

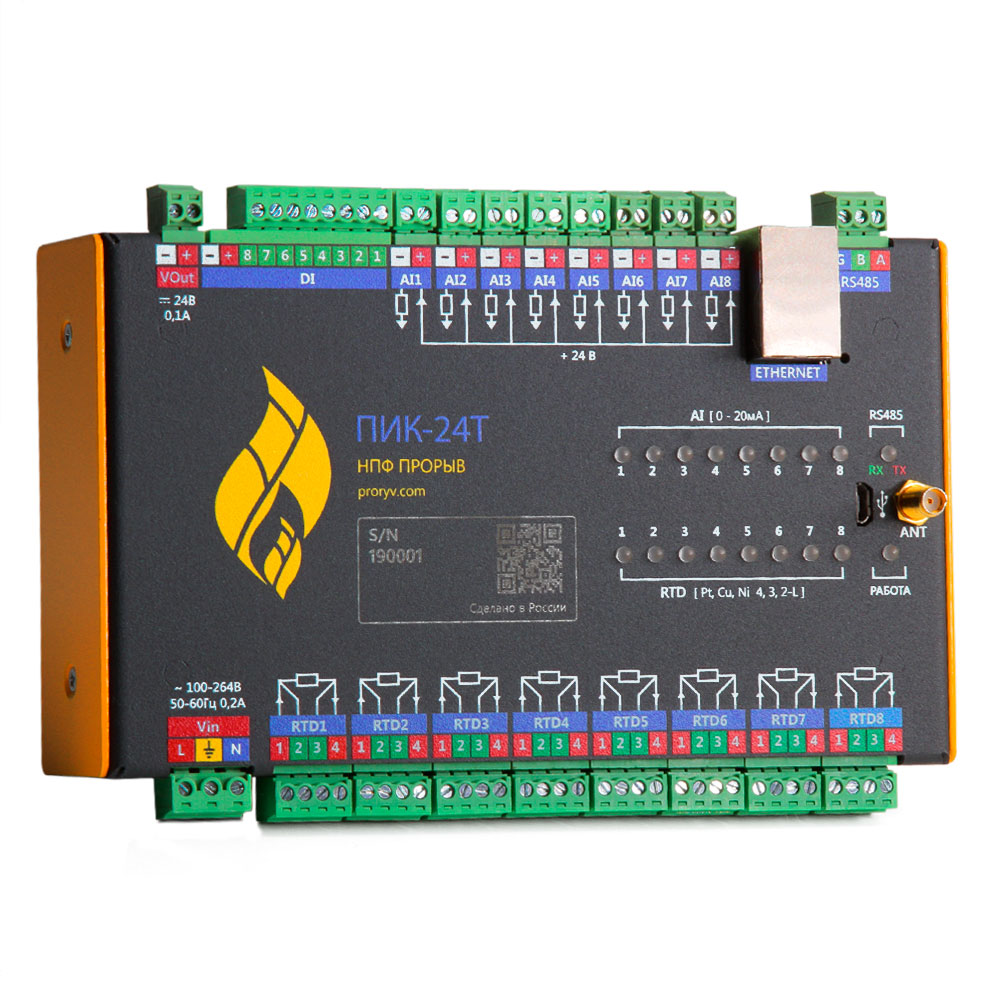

Контроллер программируемый индустриальный ПИК-24Т

Назначение

Контроллер программируемый индустриальный ПИК-24Т — модуль ввода сигналов для автоматизированных систем управления технологическими процессами (АСУ ТП), автоматизированных систем диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных систем технического учёта электроэнергии (АСТУЭ), который объединяет в одном корпусе аналоговые, дискретные входы и входы для термосопротивлений. Он увеличивает количество датчиков, обслуживаемых одним контроллером, и снимает необходимость в отдельных нормирующих преобразователях температуры.

ПИК-24T подключается к порту RS-422/RS-485 master-устройства — например, контроллера ТК16L — и работает в сети Modbus RTU как slave-устройство.

Модуль предназначен для работы в составе аппаратно-программного комплекса Телескоп+ и сертифицирован в составе комплекса.

Устройство и принцип работы

ПИК-24Т принимает сигналы 8 токовых датчиков, 8 дискретных датчиков и 8 резистивных датчиков температуры (RTD), подключаемых по двух-, трёх- или четырёхпроводной схеме. Тип термосопротивления задаётся для каждого канала: платиновые, медные и никелевые по ГОСТ 6651-2009 с номинальным сопротивлением 50, 100, 500 или 1000 Ом.

Для каждого дискретного входа ведётся счётчик изменений состояния, в модуле есть часы. Состояние каналов видно по светодиодам: для аналоговых входов — выход за диапазон 0–20 мА, для входов RTD — обрыв датчика и выход за диапазон.

В зависимости от исполнения модуль оснащается портом Ethernet и радиомодулем 2,4 ГГц. После сбоя или перерыва в электропитании модуль перезапускается автоматически и возвращается к нормальной работе.

Основные функции

• Обработка команд master-устройства.
• Съём данных по 8 каналам с дискретных датчиков телесостояния и/или телеизмерения.
• Съём данных по 8 каналам с аналоговых датчиков тока.
• Съём данных по 8 каналам с резистивных датчиков температуры (RTD).
• Аналого-цифровое преобразование и калибровка сигналов.
• Фильтрация помех и обработка сигналов для обеспечения достоверности данных.
• Передача данных по запросу master-устройства.

Особенности и преимущества

• Три типа входов в одном модуле: 8 аналоговых, 8 дискретных, 8 температурных.
• Прямое подключение термосопротивлений Pt, Cu, Ni (R0 = 50, 100, 500, 1000 Ом) по 2-, 3- и 4-проводной схеме.
• Светодиодная индикация состояния каждого канала, в том числе обрыва датчика температуры.
• Исполнения с портом Ethernet и радиомодулем 2,4 ГГц.
• Гальваническая развязка дискретных входов, защита от импульсных помех.
• Подключение датчиков «сухой контакт», «открытый коллектор» и активного типа.
• Скорость обмена до 115 200 бод, длина линии связи до 1500 м.
• Питание от сети 220 В переменного тока.

Интерфейсы и входы/выходы

Тип порта/канала	Количество	Характеристики	Подключение устройств
RS-485	1	Modbus RTU (slave), до 115 200 бод, линия до 1500 м	Контроллеры ТК16L, Шлюз E-422 и другие master-устройства Modbus RTU
Ethernet	1	В исполнениях ПИК-24Т.E и ПИК-24Т.EW	ПК, Hub, Switch, Modbus-TCP-устройства
Радиомодуль 2,4 ГГц	1	В исполнении ПИК-24Т.EW	—Modbus-TCP-устройства
Аналоговые входы	8	Ток 0–5 / 0–20 мА, АЦП 24 бит, период опроса 50 мс, погрешность ≤0,5 %.	Токовые датчики
Дискретные входы	8	12–24 В, гальваническая развязка, ток входа около 5 мА	Датчики «сухой контакт», «открытый коллектор», датчики активного типа
Входы RTD	8	Pt, Cu, Ni по ГОСТ 6651-2009, R0 = 50, 100, 500, 1000 Ом, схема 2-, 3- и 4-проводная	Термосопротивления

Поддерживаемые протоколы

Modbus RTU (slave).

Технические характеристики

Параметр	Значение
Аналоговые входы	8, ток 0–5 / 0–20 мА
Разрядность АЦП	24 бит
Погрешность преобразования тока в код	≤ 0,5 %
Дискретные входы	8, 12–24 В, гальваническая развязка
Входы датчиков температуры	8, RTD Pt/Cu/Ni по ГОСТ 6651-2009, R0 = 50, 100, 500, 1000 Ом
Период опроса аналоговых входов	≤ 50 мс
Скорость обмена	до 115 200 бод
Длина линии связи	до 1500 м
Объём ОЗУ / ПЗУ	520 КБ / 4 МБ
Напряжение питания	220 В AC (от 98 до 253 В)
Потребляемая мощность	≤ 20 Вт
Рабочая температура	−40 … +60 °C
Влажность	≤ 95% при 35 °C
Степень защиты	IP52 / IP55 (в составе шкафа)
Габаритные размеры	172 × 102 × 45 мм
Масса	≤ 1 кг
Монтаж	На стену, на DIN-рейку
Средняя наработка на отказ	не менее 140 000 ч
Срок службы	не менее 10 лет
