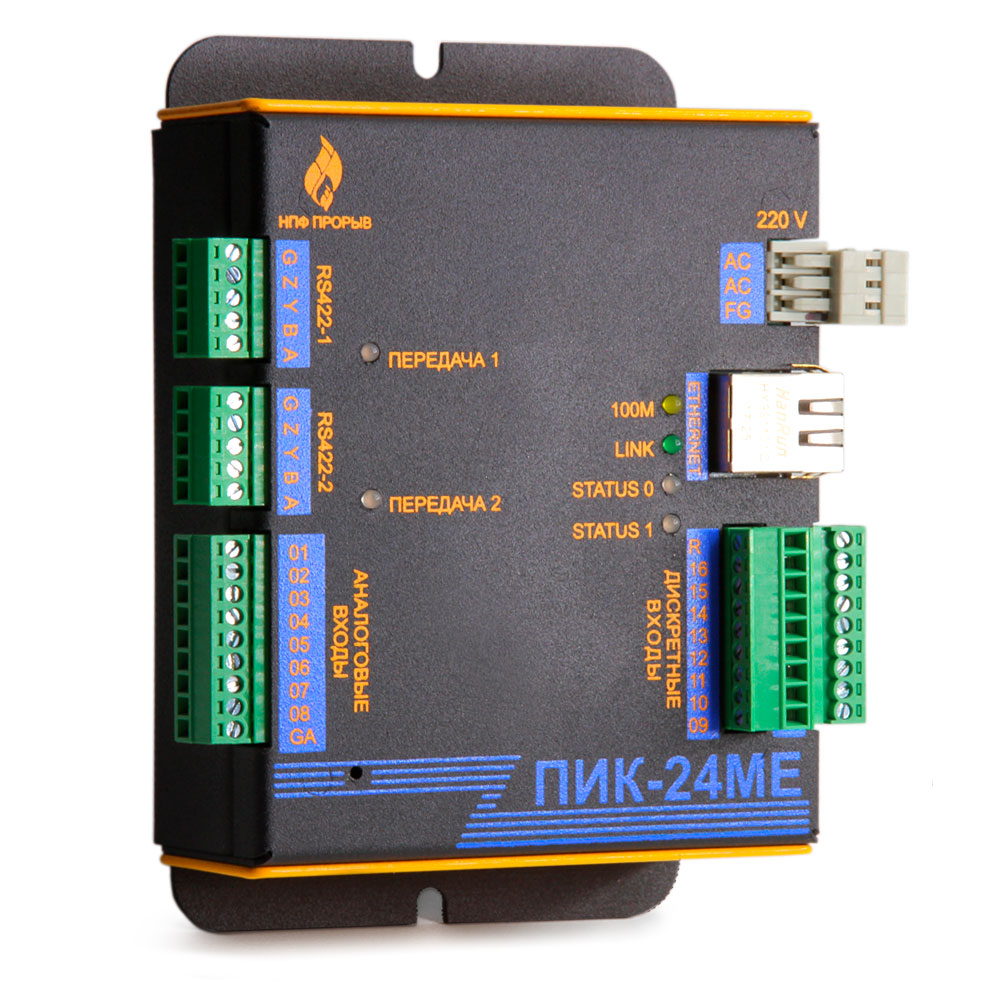

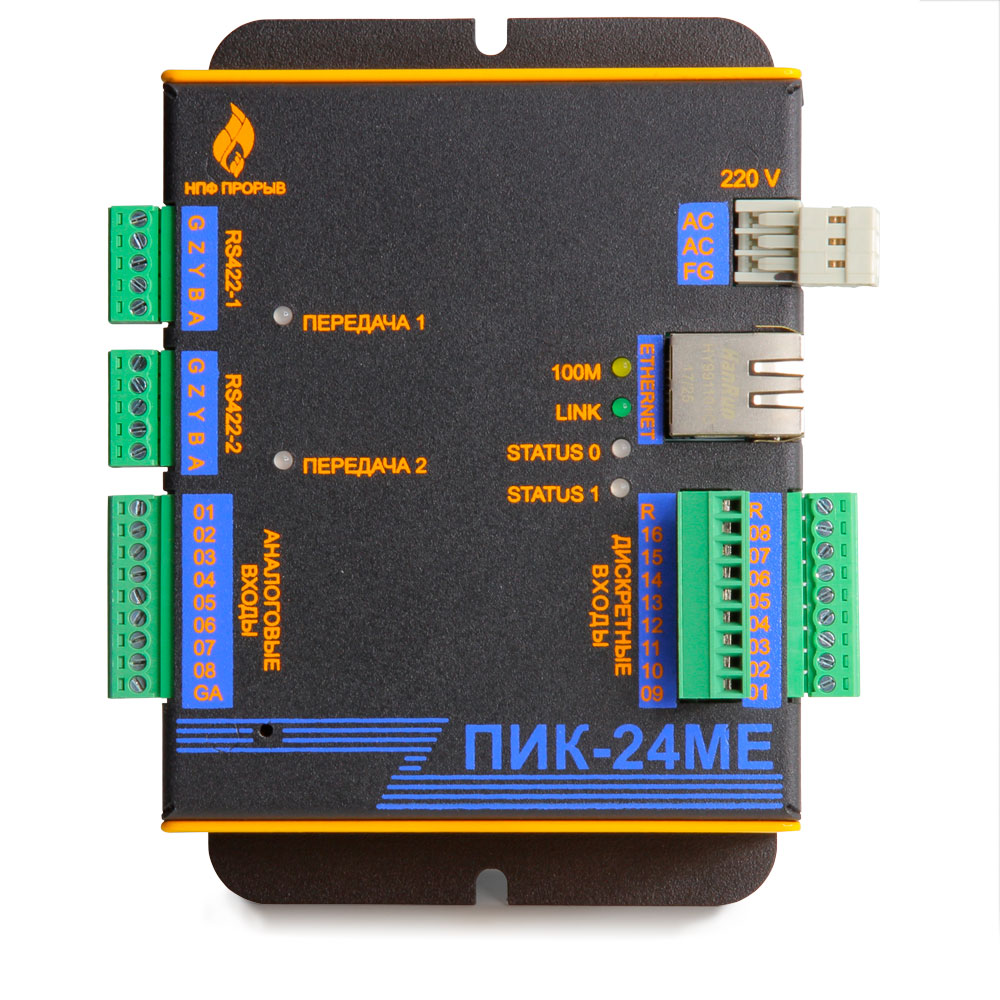

Контроллер программируемый индустриальный ПИК-24МE

Назначение

Контроллер программируемый индустриальный ПИК-24МE — модуль ввода дискретных и аналоговых сигналов с портом Ethernet и операционной системой RTOS для автоматизированных систем управления технологическими процессами (АСУ ТП), автоматизированных систем диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных систем технического учёта электроэнергии (АСТУЭ).

ПИК-24МE подключается к порту RS-422/RS-485 master-устройства — например, контроллера ТК16L — и работает в сети Modbus RTU как slave-устройство. Кроме того, модуль может работать самостоятельно: передавать данные на верхний уровень по сети и настраиваться через веб-интерфейс.

Модуль предназначен для работы в составе аппаратно-программного комплекса Телескоп+ и сертифицирован в составе комплекса.

Устройство и принцип работы

ПИК-24МE собирает данные с 16 дискретных и 8 аналоговых датчиков, выполняет аналого-цифровое преобразование и обработку сигналов. Датчики «сухой контакт» питаются от встроенного источника 12 В.

В сети Modbus контроллер работает как master или как slave. С помощью встроенных скриптов создаются простые многопоточные программы для передачи значений входов по протоколам Modbus RTU/TCP и МЭК 60870-5-104 на верхний уровень без использования Телескоп+. Настройка и просмотр данных — через веб-интерфейс.

Основные функции

• Съём данных по 16 каналам с дискретных датчиков телесостояния и/или телеизмерения.
• Съём данных по 8 каналам с аналоговых датчиков тока или напряжения.
• Питание датчиков типа «сухой контакт» от встроенного источника 12 В.
• Аналого-цифровое преобразование и калибровка сигналов.
• Фильтрация помех и обработка сигналов для обеспечения достоверности данных.
• Передача данных на верхний уровень по Modbus RTU/TCP и МЭК 60870-5-104.
• Опрос устройств нижнего уровня в роли master (Modbus RTU/TCP client).
• Синхронизация внутренних часов по NTP.
• Настройка и просмотр данных через веб-интерфейс.

Особенности и преимущества

• Операционная система RTOS, встроенные скрипты для собственной логики обмена.
• Порт Ethernet и два порта RS-422.
• Работа как master и как slave, автономно или в составе Телескоп+.
• Виртуальные последовательные порты: доступ к RS-422 по IP-сети.
• 24 входа в одном модуле: 16 дискретных и 8 аналоговых.
• Порт RS-422 с возможностью работы по RS-485.
• Скорость обмена до 115 200 бод, длина линии связи до 1500 м.
• Питание от сети 220 В переменного тока.

Интерфейсы и входы/выходы

Тип порта/канала	Количество	Характеристики	Подключение устройств
Ethernet	1	10/100 BASE-T, RJ45	ПК, Hub, Switch, Шлюз E-422, Modbus-TCP-устройства, E4G, GSM-модемы, Радиосервер точного времени РСТВ-01-01
RS-422	2	Modbus RTU (master и slave), до 115 200 бод, линия до 1500 м	Master- и slave-устройства Modbus RTU, счётчики электроэнергии
Аналоговые входы	8	Напряжение 0–2,5 В или ток 0–20 мА, АЦП 12 бит, период опроса 20 мс, погрешность ≤0,5 %.	Токовые датчики, датчики напряжения
Дискретные входы	16	12–24 В, гальваническая развязка, ток входа около 10 мА	Датчики «сухой контакт», «открытый коллектор», датчики активного типа

Поддерживаемые протоколы

Modbus RTU (client и server), Modbus TCP (client и server), МЭК 60870-5-104 (server), NTP, HTTP/HTTPS (веб-интерфейс).

Технические характеристики

Параметр	Значение
Процессор	ARM совместимый
Операционная система	RTOS
ОЗУ (SDRAM)	128 МБ
Флеш-память (FLASH)	512 МБ
Флеш-память для архивов	512 МБ
Аналоговые входы	8, напряжение 0–2,5 В, ток 0–20 мА
Разрядность АЦП	12 бит
Дискретные входы	16, 12–24 В, гальваническая развязка
Напряжение питания	220 В AC (от 98 до 253 В)
Потребляемая мощность	≤ 7 Вт
Рабочая температура	−40 … +60 °C
Влажность	≤ 95% при 35 °C
Степень защиты	IP52 / IP55 (в составе шкафа)
Габаритные размеры	142 × 102 × 45 мм
Масса	≤ 0,6 кг
Монтаж	На стену, на DIN-рейку
Средняя наработка на отказ	не менее 55 000 ч
Срок службы	не менее 10 лет
