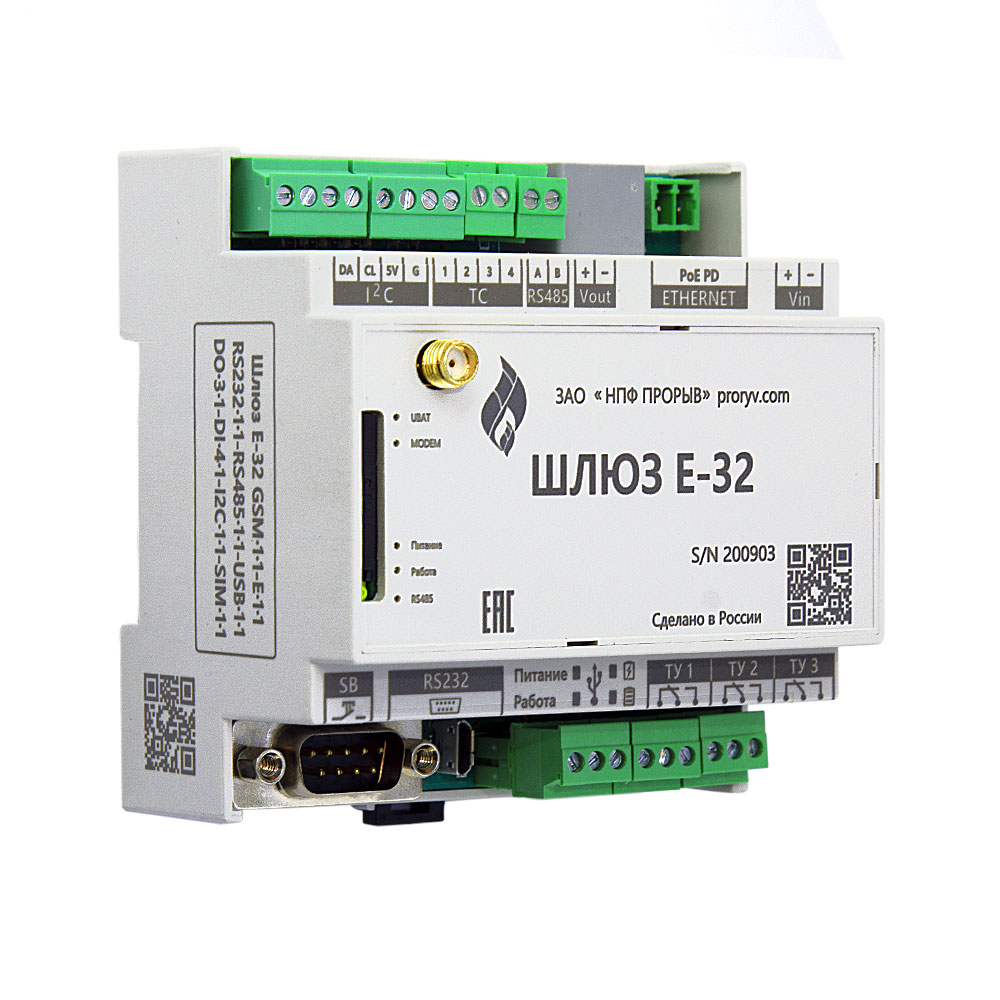

Шлюз Е-32
- Предзаказ
4 дискретных входа3 выхода телеуправления1 порт RS-422/4851 порт RS-2321 порт Ethernet24 В DC питаниеModbus RTU/TCPМЭК 60870-5-101/104МЭК 61850DLMS/COSEMГОСТ Р МЭК 61107
Цена
по запросу
Запросить КПОтветим с ценами и сроками в течение рабочего дня
Доступно для предзаказа
Описание
Назначение
Интеллектуальный шлюз Е-32 применяется в составе автоматизированных систем управления технологическими процессами (АСУ ТП), автоматизированных систем диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных систем технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ).
Интеллектуальный шлюз может применяться в качестве преобразователя последовательных интерфейсов в Ethernet/GSM/Wi-Fi — компактный сервер для подключения автономных устройств с последовательным интерфейсом к сети. Шлюз позволяет собирать данные с датчиков, счётчиков электроэнергии, контроллеров и вычислителей, обрабатывать их, передавать на верхние уровни и формировать сигналы телеуправления.
Шлюз используется как каналообразующее оборудование для вывода подключённых устройств в сети TCP/IP: там, где прибор умеет только RS-232 или RS-485, Е-32 даёт ему сетевой канал, в том числе через сотовую связь.
Рекомендуется для объектов:
- подключение приборов с последовательным интерфейсом к сети TCP/IP
- удалённые объекты со связью по сотовой сети
- узлы телемеханики с командами телеуправления
Устройство и принцип работы
Интеллектуальный шлюз построен на базе высокопроизводительного промышленного микропроцессора с энергонезависимой памятью для хранения архивных данных и оперативной памятью для выполнения текущих задач.
Интеллектуальный шлюз оборудован встроенным сторожевым таймером, часами реального времени.
Интеллектуальный шлюз поддерживает основные типы счётчиков электроэнергии, применяемые для коммерческого и технического учёта, список поддерживаемых счётчиков расширяется. Обеспечивается синхронизация времени во всех подключённых счётчиках. На верхний уровень передаются коммерческие и технические данные и журналы событий; сбор данных выполняется автоматически через произвольные интервалы времени, поддерживается режим опроса мгновенных значений.
Обеспечивается работа со счётчиком в режиме прозрачного канала с использованием заводских программ: конфигурация прибора учёта меняется удалённо, без перекоммутации интерфейсных кабелей и оптопорта.
Поддерживается передача данных в режимах GPRS с динамическим и статическим IP-адресом, а также работа через сервер ретрансляции — защищённый канал без выделенного адреса оператора и модемного пула на сервере.
Помимо преобразования интерфейсов шлюз принимает сигналы дискретных датчиков, подаёт команды телеуправления и позволяет подключать датчики по шине I2C.
Основные функции
- Преобразование интерфейсов RS-232 и RS-485 в Ethernet/GSM/Wi-Fi.
- Подключение оборудования с интерфейсами RS-232 и RS-485 к сети TCP/IP.
- Подключение датчиков по шине I2C.
- Сбор информации с датчиков, счётчиков электроэнергии и контроллеров различного типа.
- Контроль состояния технологического объекта по сигналам дискретных датчиков.
- Формирование сигналов телеуправления на исполнительные механизмы.
- Накопление, предварительная обработка и хранение данных.
- Ведение журнала событий.
- Передача данных на сервер верхнего уровня по проводным и беспроводным каналам.
- Синхронизация времени по протоколам NTP/SNTP, с использованием опционального модуля GPS/ГЛОНАСС, с АПК Телескоп+ и от Радиосервера точного времени РСТВ-01-01.
- Синхронизация времени подключённых счётчиков и интеллектуального оборудования с системным временем шлюза.
- Передача информации на верхние уровни, в том числе по сети GSM через встроенный модем.
- Поддержка режимов передачи данных GPRS с динамическим и статическим IP-адресом.
- Организация защищённых каналов VPN (PVPN).
- Наращивание числа входов и выходов через модули расширения.
- Опрос мгновенных значений и автоматический сбор данных через произвольные интервалы времени.
- Работа со счётчиком в режиме прозрачного канала.
Особенности и преимущества
- Встроенный модем GSM-900/1800 — связь с верхним уровнем без внешнего оборудования; UMTS, LTE и NB-IoT — опционально.
- Механизм защиты от зависаний модема и работа со статическим IP: модемный пул в центре сбора не требуется.
- Развитый набор входов-выходов: 4 дискретных входа, 3 выхода телеуправления.
- Питание по PoE (802.3af) — отдельный источник питания не требуется.
- Широкий диапазон рабочих температур −40…+60 °C.
- Прозрачный канал к счётчику — удалённая настройка приборов учёта заводскими программами.
Каналы и способы передачи данных
- Ethernet 10/100 Мбит/с (RJ45) с питанием PoE 802.3af.
- GSM/GPRS/EDGE, CDMA, VSAT, Wi-Fi, WiMAX.
- PVPN: защищённый виртуальный канал связи. Обеспечивает постоянную адресацию контроллеров в системе при использовании SIM-карт с динамическим IP — без выделенного адреса оператора и без модемного пула на сервере.
- Сервер ретрансляции: программный компонент, обеспечивающий ретрансляцию сообщений от устройств на Сервер сбора данных Телескоп+. Позволяет использовать GSM/GPRS-каналы с динамическим IP-адресом без организации модемного пула на сервере.
Поддерживаемые протоколы
Поддерживаются режимы передачи данных GPRS с динамическим и статическим IP-адресом, работа через сервер ретрансляции. Каналы связи: Ethernet, GSM, GPRS, EDGE, LTE и NB-IoT (опционально), CDMA, Wi-Fi.
Интеллектуальный шлюз поддерживает широкий набор стандартизированных промышленных и прикладных протоколов передачи данных, включая протоколы опроса счётчиков электроэнергии (HTTP/HTTPS, NTP/SNTP, SNMP, Modbus RTU, Modbus TCP, ГОСТ Р МЭК 61107, МЭК 61850-8-1, МЭК 62056 DLMS/COSEM, МЭК 60870-5-101, МЭК 60870-5-104)*. Возможна реализация нестандартных протоколов под конкретный проект.
* — Для уточнения способа реализации и лицензирования обращаться в службу технической поддержки по адресу электронной почты online@proryv.com.
Интерфейсы и входы/выходы
| Тип порта/канала | Количество | Характеристики | Подключение устройств |
|---|---|---|---|
| Ethernet | 1 | 10/100 BASE-T, RJ45 с питанием PoE 802.3af | ПК, Hub, Switch, Шлюз E-422, Шлюз FX969, Преобразователь RS-485 в Ethernet на 16 портов, Modbus-TCP-устройства, E4G, GSM-модемы, Радиосервер точного времени РСТВ-01-01 |
| RS-485 | 1 | Гальванически изолированный, 1200–115200 бод | Счётчики электроэнергии, Modbus-RTU-устройства (ГЗУ, станции управления, вычислители, расходомеры и т.д.), модули расширения (ПИК А16, ПИК-16УМ1, ПИК-24М, ПИК-24МE, ПИК-24Т, ТМДА24, ТМУ3, БИИ), Оптические головки (RS-Ик, RS-Оп) |
| RS-232 | 1 | — | Счётчики электроэнергии, Modbus-RTU-устройства (ГЗУ, станции управления, вычислители, расходомеры и т.д.) |
| Дискретные входы | 4 | Активного типа | «Сухой контакт», «открытый коллектор», счётчики импульсов |
| Телеуправление | 3 | DC 2 А / 30 В; AC 0,25 А / 220 В | Управляемые устройства |
| Шина I2C | есть | — | Подключение датчиков |
| Встроенный GSM/4G | 1 | GSM-900/1800; UMTS, LTE, NB-IoT — опционально | Сервер сбора данных |
Модули расширения
| Модуль | Описание |
|---|---|
| ПИК А16 | 16 аналоговых входов 0–20 мА (АЦП 12 бит), Modbus slave, RS-485 |
| ПИК-16УМ1 | 16 каналов ТУ (реле AC 250 В/5 А, DC 30 В/5 А), Modbus slave, RS-485 |
| ПИК-24М | 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485 |
| ПИК-24МE | 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485, Ethernet |
| ПИК-24Т | 8 дискретных + 8 аналоговых + 8 входов RTD (Pt100/Cu100, ГОСТ 6651-2009), RS-485 |
| ТМДА24 | 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485 |
| ТМУ3 | 1 канал ТУ (переменное напряжение до 250 В, ток до 2 А), 2 канала (постоянное напряжение до 30 В, ток до 3 А), RS-485 |
| БИИ | 4 аналоговых входа (Ex), 1 вход RS-485 (Ex), Modbus slave, RS-485 |
| Оптическая головка RS-Ик | 1 инфракрасный порт, RS-485 |
| Оптическая головка RS-Оп | 1 оптический порт, RS-485 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 24 В DC номинальное (11…48 В DC); PoE 802.3af |
| Потребляемая мощность | ≤ 7 В·А |
| Резервное питание | Нет |
| Рабочая температура | −40 … +60 °C |
| Влажность | ≤ 95% при 35 °C |
| Степень защиты | IP52 / IP55 (в составе шкафа) |
| Габаритные размеры | 95 × 75 × 70 мм |
| Масса | ≤ 0,3 кг |
| Монтаж | На DIN-рейку |
| MTBF (среднее время наработки) | 55 000 ч |
| Рекомендуемое количество счётчиков на один канал | не более 3 |
| Рекомендуемое количество устройств на один канал RS-422/RS-485 | не более 10 |
| Совместимость с программным обеспечением верхнего уровня | Программный комплекс Телескоп+, Телескоп+ система коммерческого учета электроэнергии |
Метрологические характеристики
Изделие не является средством измерений — утверждение типа не требуется
Резервирование
| Параметр | Описание |
|---|---|
| Резервное питание | Нет |
| Резервирование Ethernet | Не предусмотрено (1 порт Ethernet) |
| Резервирование сотового канала | Нет |
Программирование и настройка
| Параметр | Описание |
|---|---|
| Веб-интерфейс | Веб-интерфейс Е-32 — доступ с любого ПК, просмотр и управление без установки ПО |
