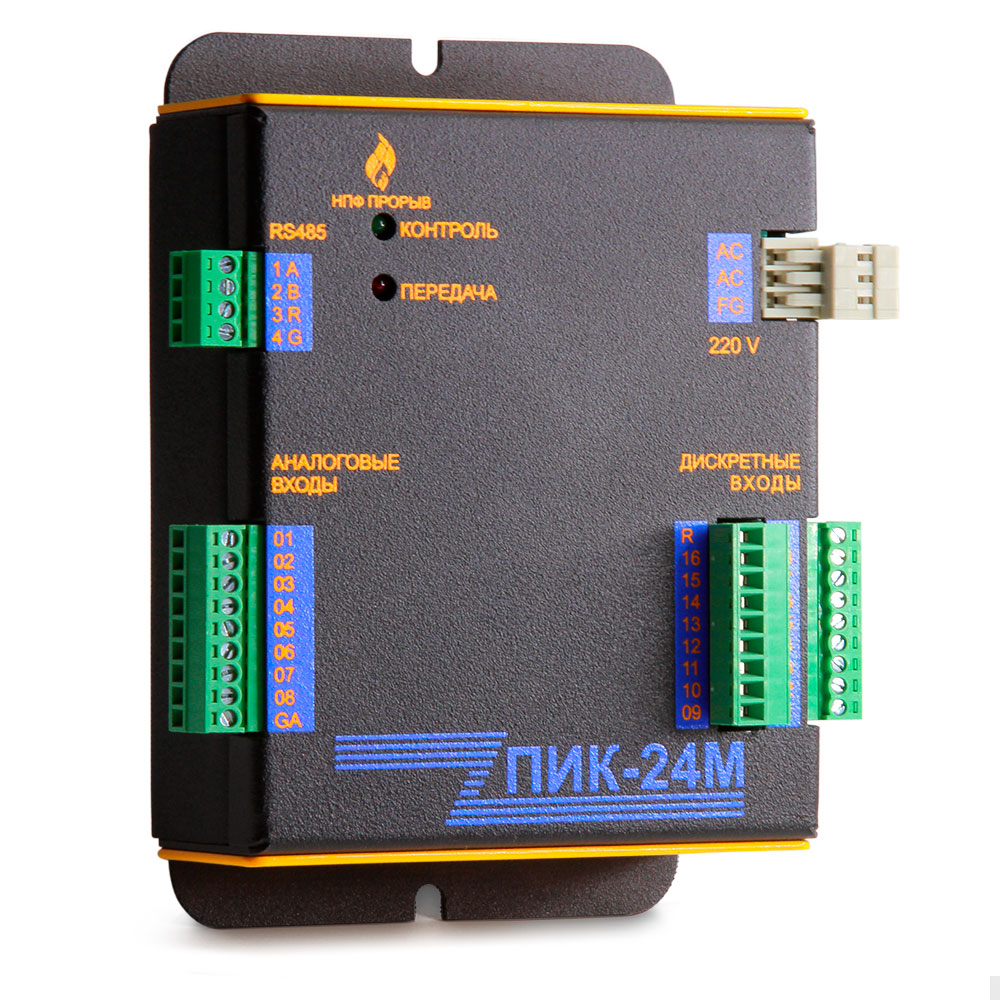

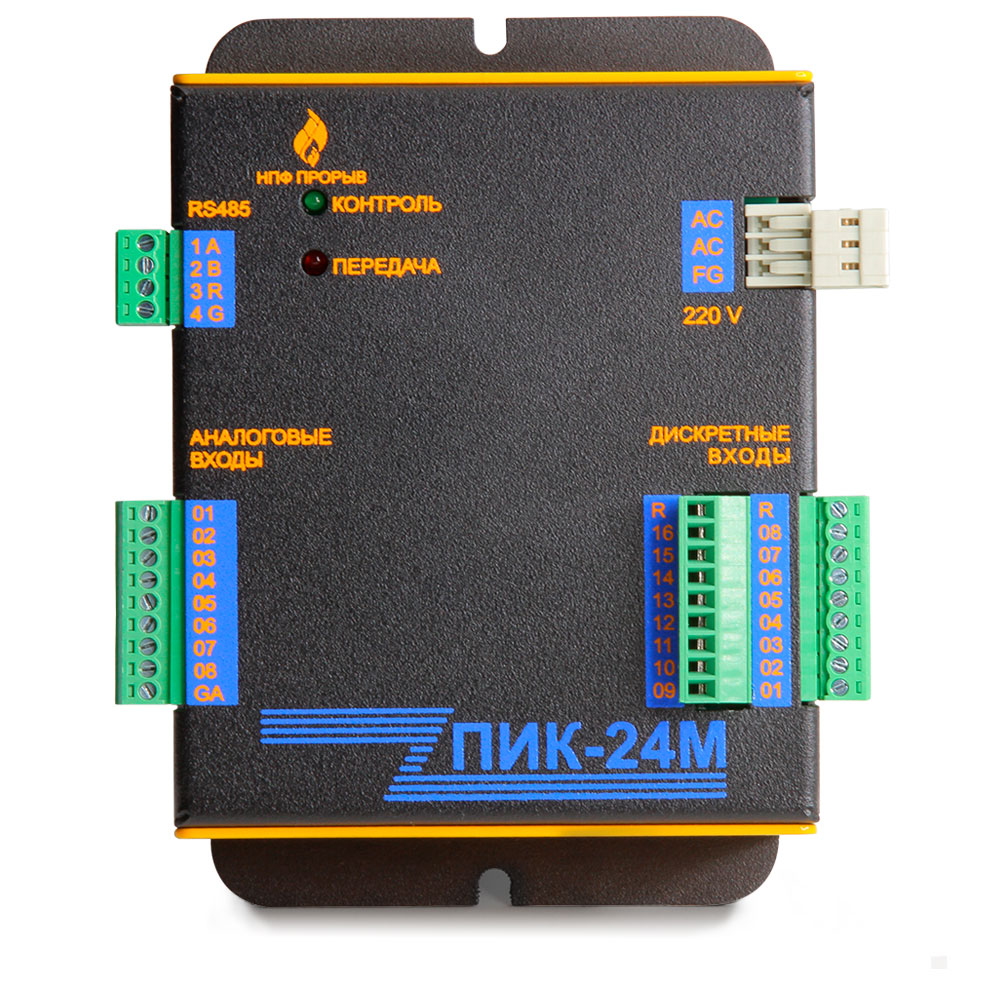

ПИК-24М бағдарламаланатын өнеркәсіптік контроллері

Назначение

Контроллер программируемый индустриальный ПИК-24М ориентирован на работу в системах АСУ ТП и АСТУЭ и предназначен для увеличения количества обслуживаемых дискретных и аналоговых датчиков. Контроллер обеспечивает максимальную адаптацию системы к требованиям проекта. Контроллер предназначен для работы в составе аппаратно-программного комплекса ТЕЛЕСКОП+4 и сертификатталған техникалық шарттарға сәйкестігіне.

Құрылысы және жұмыс принципі

Бағдарламаланатын өнеркәсіптік контроллер MODBUS желісінде slave-құрылғы ретінде жұмыс істейді. ПИК-24М командаларды мекенжай бойынша өңдеуді және сигналдарды аналогтық-цифрлық түрлендіруді орындайды.

Негізгі функциялары

Технологиялық нысанның күйін бақылау үшін датчиктерден ақпарат жинау.

• Master-құрылғының командаларын өңдеу.
• Телекүй (ТК) және/немесе телеөлшеу (ТӨ) дискретті датчиктерінен 16 арна бойынша деректерді алу.
• Кернеу немесе ток аналогтық датчиктерінен 8 арна бойынша деректерді алу.
• Кедергілерді сүзу.
• Деректердің дұрыстығын қамтамасыз ету үшін датчик сигналдарын өңдеу.
• Сигналдарды аналогтық-цифрлық түрлендіру және калибрлеу.
• Master-құрылғының сұрауы бойынша деректерді беру.

Габаритті өлшемдері мен массасы

• 102x142x45 мм
• 0,6 кг

Пайдалану шарттары

• Жұмыс температурасының ауқымы -40° -тан +60°C дейін
• Салыстырмалы ылғалдылық, t=35°C кезінде 95%-дан аспайды

ПИК-24М IP55 стандарттарына сәйкес қорғауды қамтамасыз ететін герметикалық шкаф құрамында жеткізілуі мүмкін.

Порт/арна типі	Құрылғыларды қосу
RS-485	Master-құрылғы.
Аналогтық кірістер	Аналогтық датчиктер: ток датчиктері, кернеу датчиктері.
Дискретті кірістер	«Құрғақ түйіспе», «ашық коллектор» типті, белсенді типті дискретті датчиктер.

Техникалық сипаттамалары

Аналогтық кірістер. Кернеу датчиктері үшін кіріс сигналдарының ауқымы 0–2,5 В, ток шығысы бар датчиктер үшін 0–5 мА/0–20 мА. АЦТ разрядтылығы — 12.	8
Дискретті кірістер (12–24 В), оптрондық ажырату	16
Айнымалы токтың қоректендіру кернеуі	220 В
Қуаты, артық емес	7 Вт
