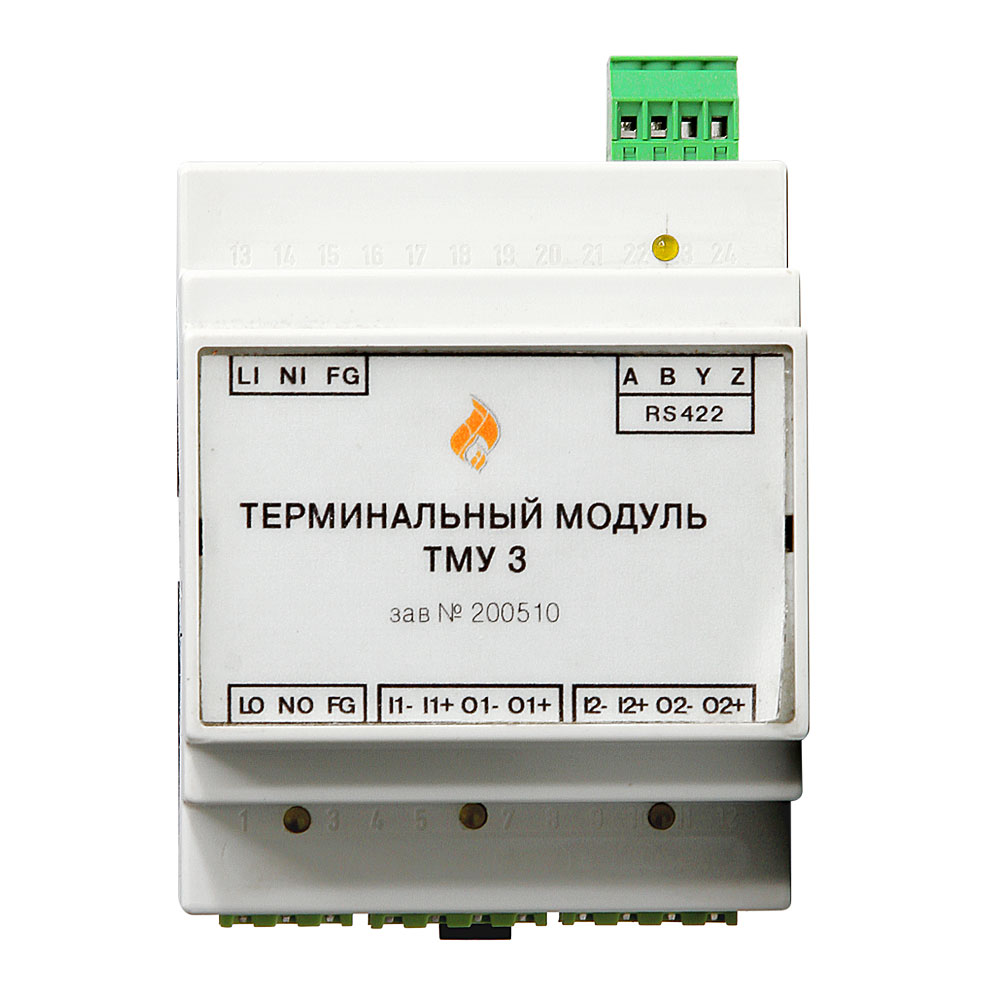

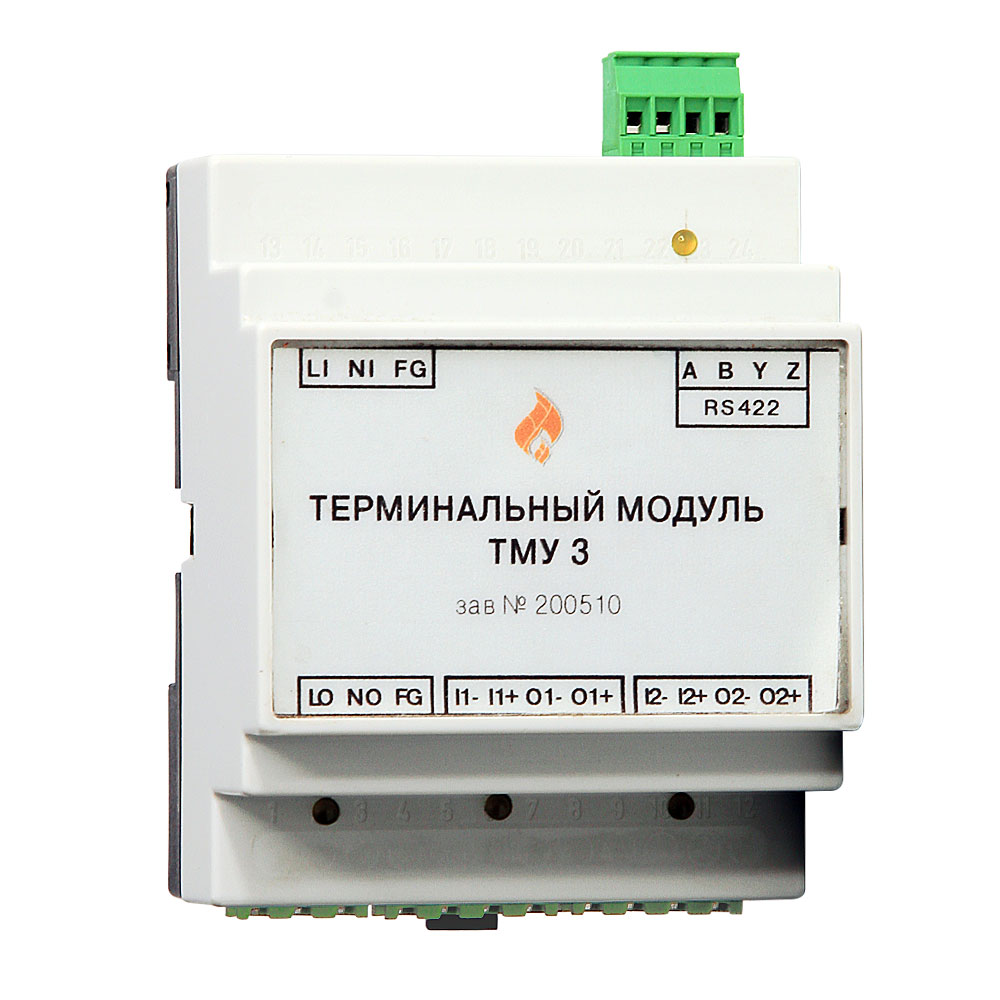

ТМУ3 терминалдық модулі

Назначение

Контроллер программируемый индустриальный ТМУ3 предназначен для выработки и коммутации сигналов телеуправления. ТМУ3 функционирует в составе системы телеметрии совместно с контроллером терминальным типа ТК и обеспечивает адаптацию системы к требованиям проекта. Предназначен для работы в составе аппаратно-программного комплекса ТЕЛЕСКОП+4 и сертификатталған техникалық шарттарға сәйкестігіне.

Құрылысы және жұмыс принципі

Терминалдық контроллерден RS-485 интерфейсі бойынша ақпарат қабылдайды, телебасқару арналары үшін коммутация сигналдарын өндіреді.

Негізгі функциялары

Нысандардың сыртқы күштік тізбектеріне телебасқару командаларын беру.

• Master-құрылғылардың командаларын өңдеу.
• Үш арна бойынша телебасқару: 1 арна 220 В айнымалы кернеу, 2 арна 60 В тұрақты кернеу.

Габаритті өлшемдері мен массасы

• 70x86x58 мм
• 0,5 кг

Пайдалану шарттары

• Жұмыс температурасының ауқымы -40° -тан +60°C дейін
• Салыстырмалы ылғалдылық, t=35°C кезінде 95%-дан аспайды

Контроллер IP55 стандарттарына сәйкес қорғауды қамтамасыз ететін герметикалық шкаф құрамында жеткізілуі мүмкін.

Порт/арна типі	Құрылғыларды қосу
RS-485	Master-құрылғы.
Телебасқару	Басқарылатын құрылғылар.

Техникалық сипаттамалары

Коммутацияланатын сигналдардың параметрлері: 1 канал 2 канала	айнымалы кернеу 250 В дейін, ток 2 А дейін тұрақты кернеу 60 В дейін, ток 2 А дейін
Телебасқару арналары	3
Ауысу уақыты, артық емес	10 мсек
Айнымалы токтың қоректендіру кернеуі	220 В (187–242)
Қуаты, артық емес	10 Вт
Ақауға дейінгі жұмыс өтілімі	35000 часов
