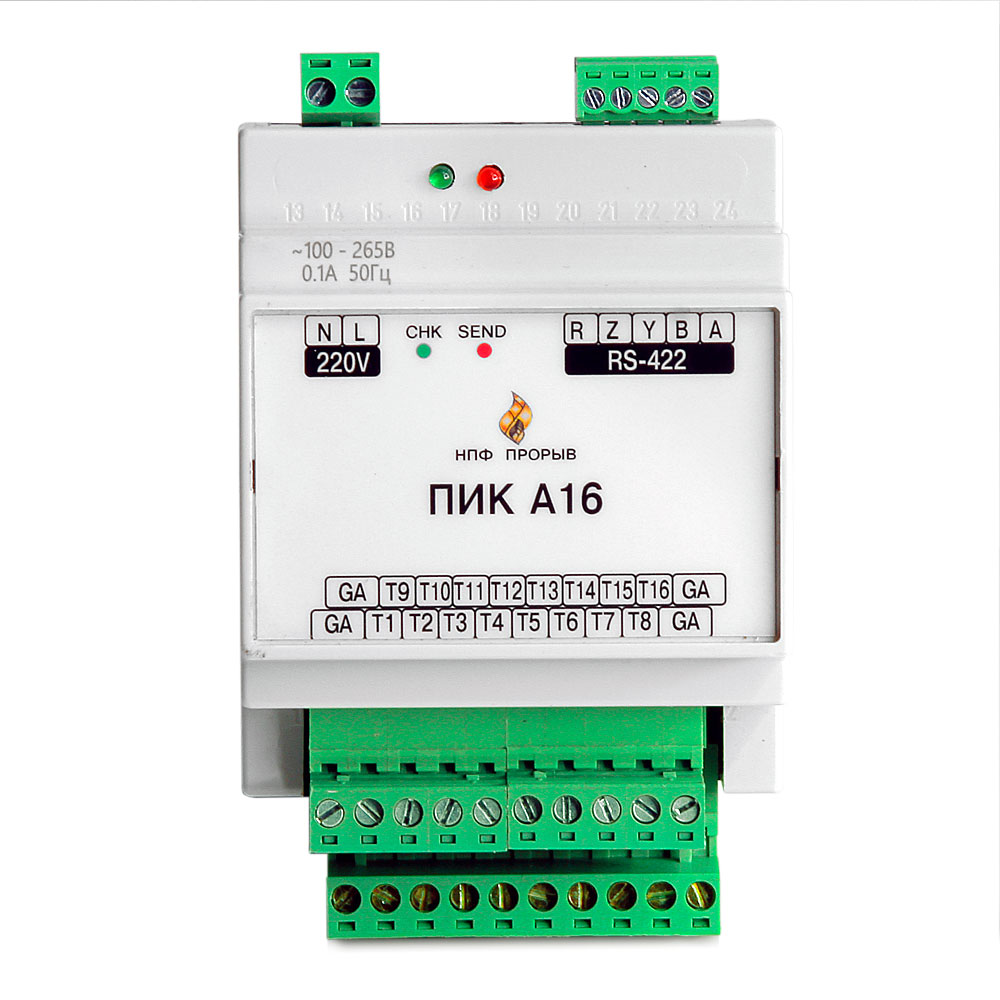

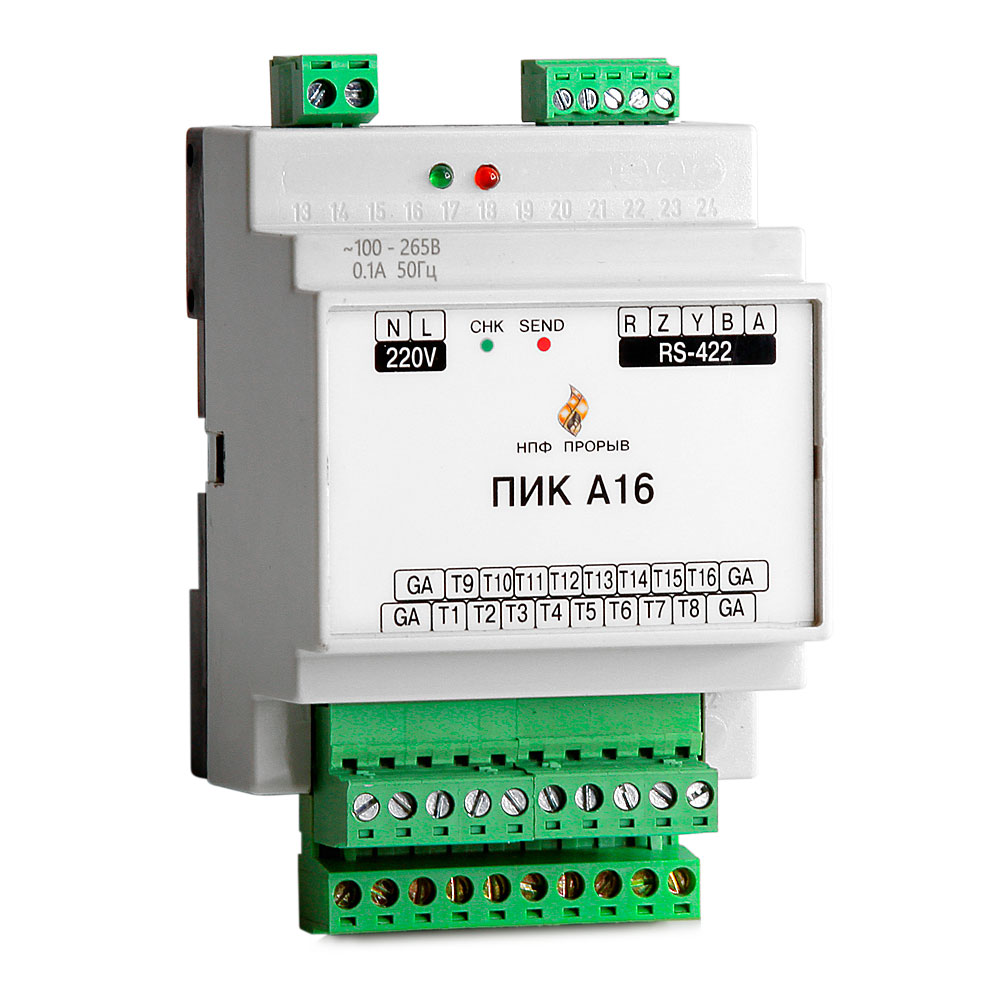

ПИК А16 бағдарламаланатын өнеркәсіптік контроллері

Тағайындалуы

ПИК А16 бағдарламаланатын индустриялық контроллері — технологиялық процестерді басқарудың автоматтандырылған жүйелеріне (АТП АБЖ), диспетчерлік бақылау мен басқарудың автоматтандырылған жүйелеріне (АСУ/АСДУ/АДКУ), электр энергиясын техникалық есепке алудың автоматтандырылған жүйелеріне (АСТУЭ) арналған аналогтық кірістерді кеңейту модулі. Ол жоғарғы деңгейдегі бір контроллер қызмет көрсететін ток датчиктерінің санын арттырады және негізгі жабдықты ауыстырмай жүйені жоба талаптарына сай кеңейтуге мүмкіндік береді.

ПИК А16 master-құрылғының RS-422/RS-485 портына қосылады — мысалы, ТК16L контроллерінің — және Modbus RTU желісінде slave-құрылғы ретінде жұмыс істейді.

Модуль аппараттық-бағдарламалық кешен Телескоп+ құрамында жұмыс істеуге арналған және кешен құрамында сертификатталған.

Құрылысы және жұмыс принципі

ПИК А16 16 ток датчигінің 0–20 мА сигналдарын қабылдап, оларды цифрлық кодқа түрлендіреді және master-құрылғының сұрауы бойынша өлшенген мәндерді RS-422/485 интерфейсі арқылы береді.

Жұмыс параметрлері — желілік мекенжай, алмасу баптаулары, калибрлеу коэффициенттері — EEPROM энергияға тәуелсіз жадында сақталады. Топтағы модуль нөмірі платадағы секіртпелермен беріледі. Электр қуатында іркіліс немесе үзіліс болғаннан кейін модуль автоматты түрде қайта іске қосылып, қалыпты жұмысына оралады.

Негізгі функциялары

• Master-құрылғының командаларын өңдеу.
• 16 аналогтық арна бойынша 0–20 мА токтарды өлшеу.
• Сигналдарды аналогтық-цифрлық түрлендіру және калибрлеу.
• Кедергілерді сүзгілеу және деректердің дұрыстығын қамтамасыз ету үшін сигналдарды өңдеу.
• Master-құрылғының сұрауы бойынша өлшенген мәндерді беру.

Ерекшеліктері мен артықшылықтары

• Ықшам корпустағы 16 аналогтық кіріс.
• Негізгі келтірілген қателік — 0,5 %-дан аспайды.
• RS-485 бойынша жұмыс істеу мүмкіндігі бар RS-422 порты.
• Алмасу жылдамдығы 115 200 бод дейін, байланыс желісінің ұзындығы 1500 м дейін.
• 220 В айнымалы ток желісінен қоректену.

Интерфейстер және кірістер/шығыстар

Порт/арна типі	Саны	Сипаттамалары	Құрылғыларды қосу
RS-422	1	Modbus RTU (slave), 115 200 бод дейін, желі 1500 м дейін	ТК16L контроллерлері, E-422 шлюзі және басқа Modbus RTU master-құрылғылары
Аналогтық кірістер	16	0–20 мА, АЦТ 12 бит, сұрау кезеңі 20 мс, қателігі ≤0,5 %.	Ток датчиктері

Қолдау көрсетілетін хаттамалар

Modbus RTU (slave).

Техникалық сипаттамалары

Параметр	Мәні
Аналогтық кірістер	16, ток 0–20 мА
АЦТ разрядтылығы	12 бит
Негізгі келтірілген қателік	≤ 0,5 %
Кірістерді сұрау кезеңі	≤ 20 мс
Алмасу жылдамдығы	115 200 бод дейін
Байланыс желісінің ұзындығы	1500 м дейін
ЖЖҚ / ТЕСҚ көлемі	16 КБ / 128 КБ
Қоректендіру кернеуі	220 В AC (98-ден 253 В-қа дейін)
Тұтынылатын қуат	≤ 5 Вт
Жұмыс температурасы	−40 … +60 °C
Ылғалдылық	30 °C кезінде ≤ 90%
Қорғаныс дәрежесі	IP52 / IP55 (шкаф құрамында)
Габаритті өлшемдері	70 × 86 × 60 мм
Масса	≤ 0,1 кг
Монтаждау	Қабырғаға, DIN-рейкаға
Ақауға дейінгі орташа жұмыс уақыты	кемінде 40 000 сағ
Қызмет мерзімі	кемінде 10 жыл
