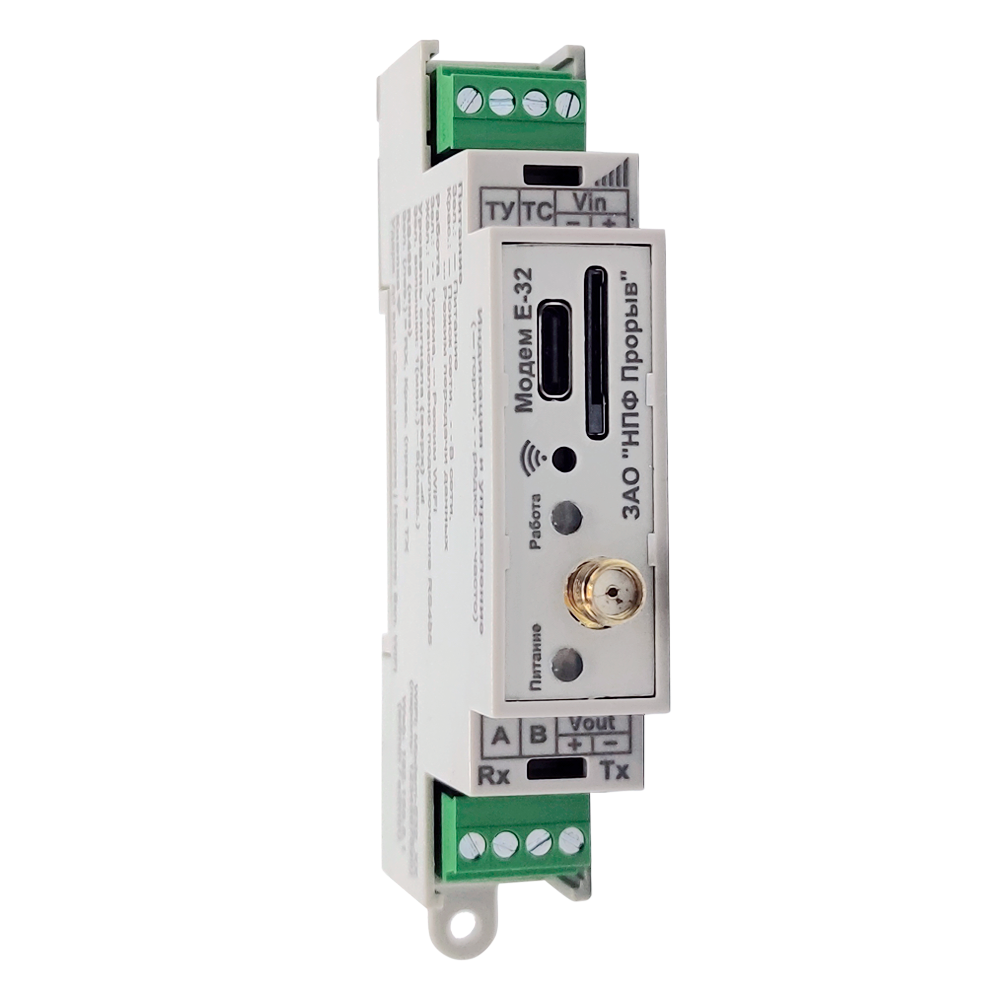

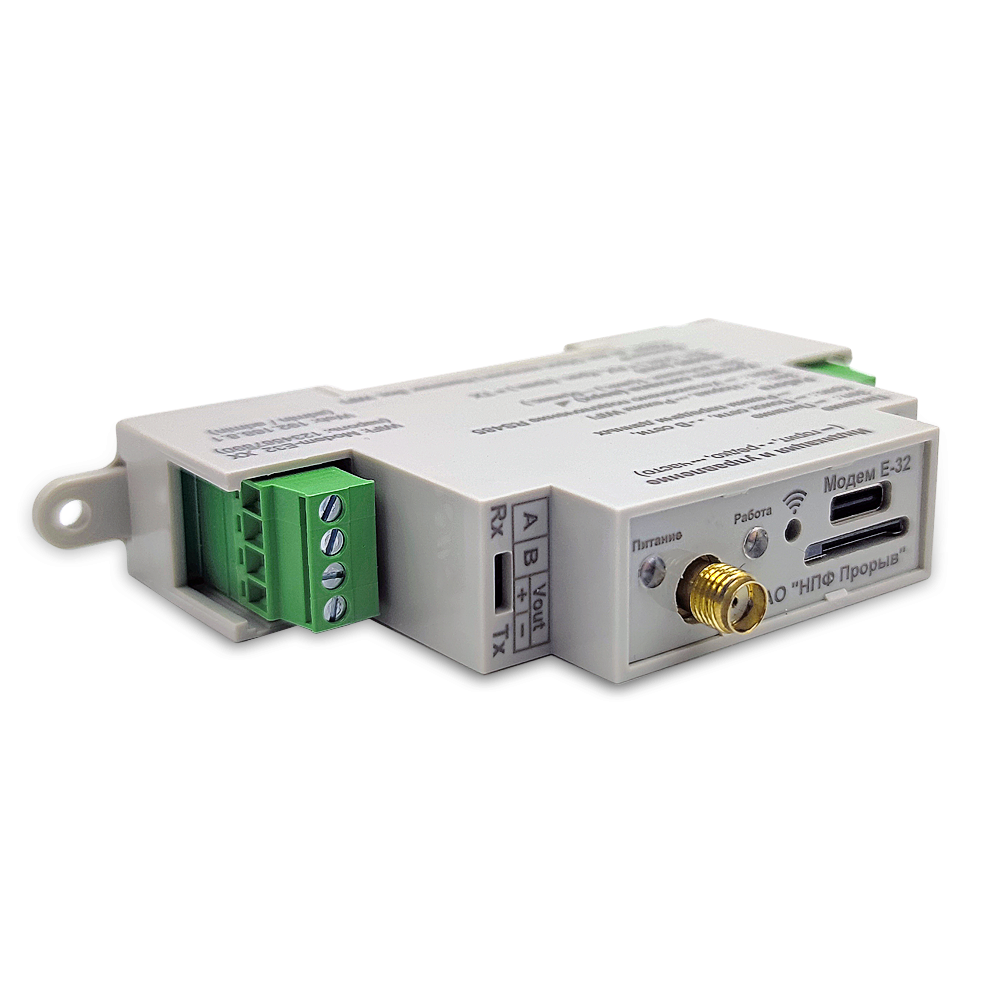

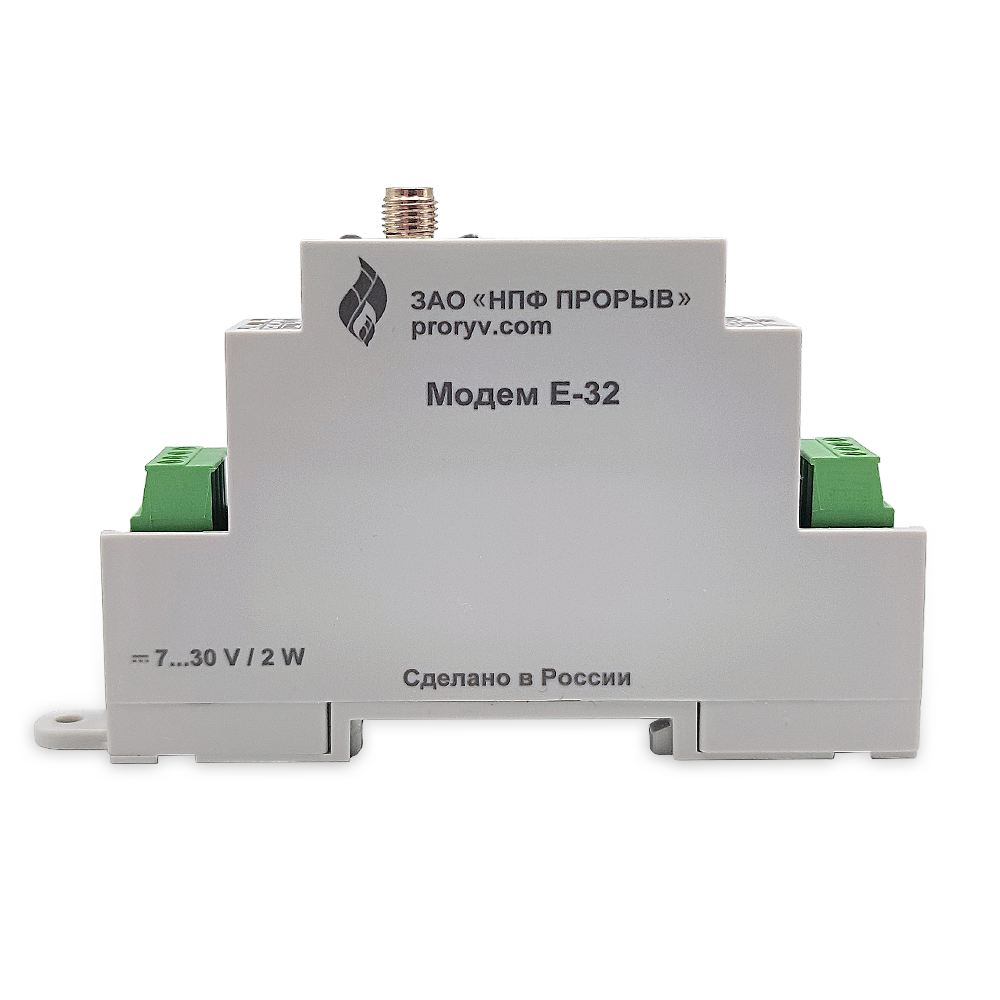

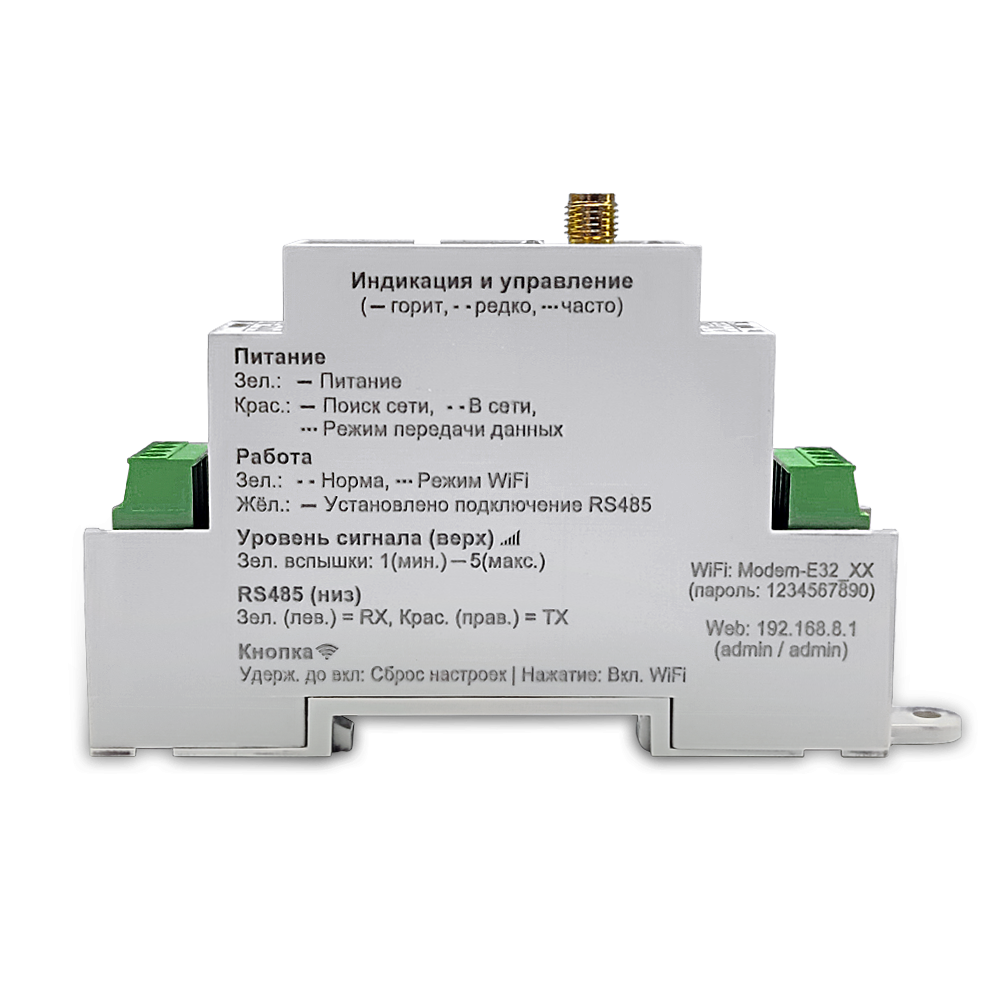

Модем Е-32

Назначение

Модем Е-32 применяется в составе автоматизированных систем управления технологическими процессами (АСУ ТП), автоматизированных систем диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных систем технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ).

Модем выводит в сеть TCP/IP устройства с интерфейсом RS-485 — счётчики электроэнергии, контроллеры, вычислители — через сотовую сеть LTE/2G (GPRS) или Wi-Fi. Помимо канала связи модем сам может быть источником данных телемеханики: передаёт телесигнализацию и выполняет команды телеуправления.

Рекомендуется для объектов:

• одиночные приборы учёта и контроллеры на удалённых объектах
• объекты, где нужен сотовый канал без выделенного IP и модемного пула
• небольшие пункты телемеханики с одним сигналом ТС и одной командой ТУ

Устройство и принцип работы

Модем построен на микропроцессоре с частотой 240 МГц и флеш-памятью 16 МБ, содержит сотовый модуль с поддержкой сетей LTE/2G (GPRS) и модуль Wi-Fi 2,4 ГГц, который работает одновременно как клиент существующей сети и как собственная точка доступа.

Физический порт RS-485 делится между пятью виртуальными портами: каждый может быть TCP-сервером или клиентом, работать в прозрачном режиме или по протоколу «Прорыв».

Для доступа к модему с динамическим IP-адресом SIM-карты может использоваться удалённый доступ через веб-интерфейс по постоянному адресу вида *.m2m.proryv.net.

Модем поддерживает VPN-туннели WireGuard и GRE, а также PVPN — защищённый виртуальный канал связи.

Основные функции

• Передача данных устройств с интерфейсом RS-485 на верхний уровень по сотовой сети LTE/2G (GPRS) или Wi-Fi.
• До пяти виртуальных портов на одном физическом RS-485: TCP-сервер/клиент, прозрачный канал, протокол «Прорыв».
• Доступ к RS-485 по RFC2217 (виртуальный COM-порт через Telnet); TCP-ретранслятор для Шлюза E-422.
• Передача ТС и выполнение команд ТУ по МЭК 60870-5-104, Modbus TCP и OPC UA.
• Отправка телеметрии в MQTT-брокер с заданным интервалом.
• VPN: PVPN, WireGuard, GRE; NAT и проброс портов, межсетевой экран, DMZ, статические маршруты.
• Удалённый доступ к веб-интерфейсу по постоянному адресу *.m2m.proryv.net (без статического IP).
• Приём и отправка SMS, USSD-запросы.
• Синхронизация времени по NTP.

Особенности и преимущества

• LTE/2G (GPRS): диапазоны LTE B1, B3, B5, B7, B8, B20 и GSM 900/1800.
• Wi-Fi 2,4 ГГц одновременно в режиме клиента и точки доступа.
• Встроенные серверы МЭК 60870-5-104, Modbus TCP и OPC UA — данные модема читаются SCADA без промежуточного ПО.
• Пять виртуальных портов на одной шине RS-485 — к прибору одновременно обращаются несколько систем.
• Постоянный адрес веб-интерфейса *.m2m.proryv.net даже при динамическом IP SIM-карты.
• Диагностика связи в веб-интерфейсе: уровень сигнала (RSRP, RSRQ, SINR), соседние базовые станции, выбор диапазонов и фиксация на базовой станции, ping, traceroute, iperf, замер скорости.
• Обновление прошивки по сети (OTA), резервная копия и восстановление настроек.

Каналы и способы передачи данных

• Сотовая связь: LTE/2G (GSM/GPRS 900/1800);
• Режим сети — автоматический или фиксированный (GSM, LTE или GSM+LTE).
• Wi-Fi 2,4 ГГц: подключение к существующей сети (STA) и собственная точка доступа (AP).
• VPN: WireGuard, GRE, PVPN.
• Удалённый доступ через постоянный адрес *.m2m.proryv.net.

Интерфейсы и входы/выходы

Тип порта/канала	Количество	Характеристики	Подключение устройств
RS-485	1	Гальванически изолированный, 1200–115200 бод, до 5 виртуальных портов	Счётчики электроэнергии, Modbus-RTU-устройства (ГЗУ, станции управления, вычислители, расходомеры и т.д.), модули расширения (ПИК А16, ПИК-16УМ1, ПИК-24М, ПИК-24Т, ТМУ3, БИИ)
Встроенный модем	1	LTE/2G	Сервер сбора данных
Wi-Fi	1	2,4 ГГц, режимы клиент (STA) и точка доступа (AP)	Сети Wi-Fi объекта, ноутбук наладчика
Телеуправление	1	DC 2 А / 60 В	Исполнительные механизмы
Дискретные входы	1	Сигнал ТС (событие фиксируется в журнале, передаётся по МЭК 104 / Modbus TCP / OPC UA)	«Сухой контакт», «открытый коллектор», датчики активного типа, счётчики импульсов
Шина I2C	есть	—	Подключение датчиков
Порт USB	1	Питание 12–48 В	Ноутбук наладчика
SIM-карта	1	С PIN-кодом, настройка APN	—
Антенны	1	Тип разъёма — SMA-female	Антенны GSM/LTE

Поддерживаемые протоколы

МЭК 60870-5-104, Modbus TCP, OPC UA, MQTT (клиент, телеметрия), RFC2217, прозрачный канал TCP ↔ RS-485, протокол «Прорыв», NTP, HTTP (веб-интерфейс).

Веб-интерфейс и настройка

Настройка и диагностика — через встроенный веб-интерфейс, доступный по Wi-Fi, через сотовую сеть или по постоянному адресу *.m2m.proryv.net.

Технические характеристики

Параметр	Значение
Процессор	240 МГц
Флеш-память	16 МБ
Оперативная память	8 МБ
Сотовый модуль	LTE/2G (GSM/GPRS 900/1800)
Wi-Fi	2,4 ГГц (802.11 b/g/n), STA + AP
Напряжение питания	12–48 В DC (в том числе от порта USB)
Потребляемая мощность	≤ 7 Вт
Рабочая температура	−40 … +60 °C
Влажность	≤ 95% при 35 °C

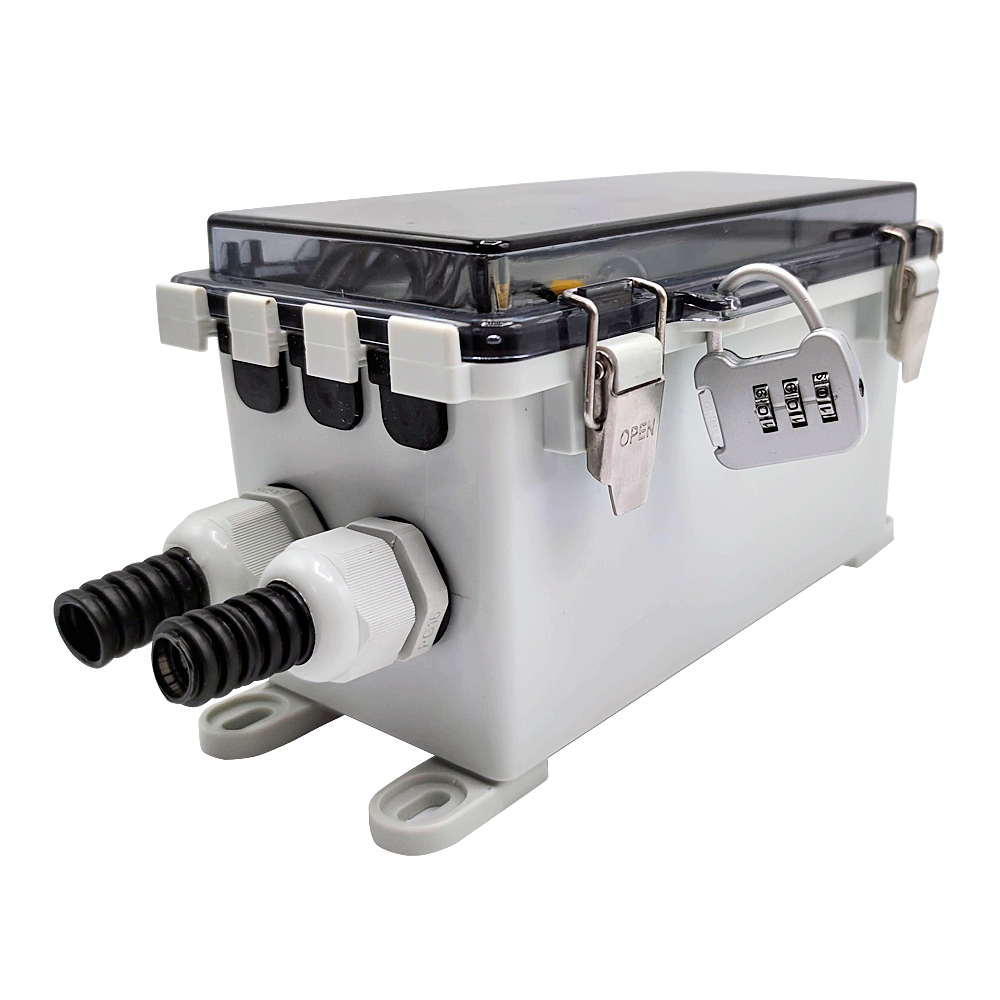

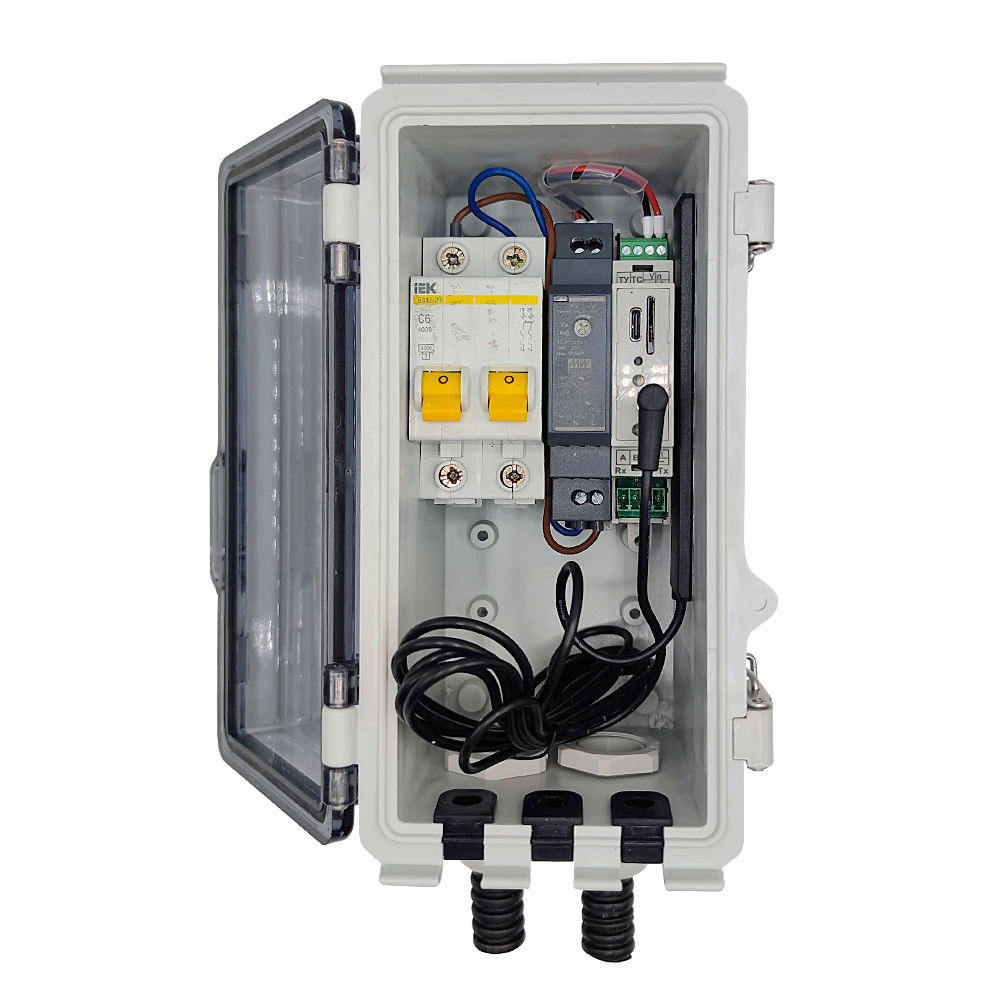

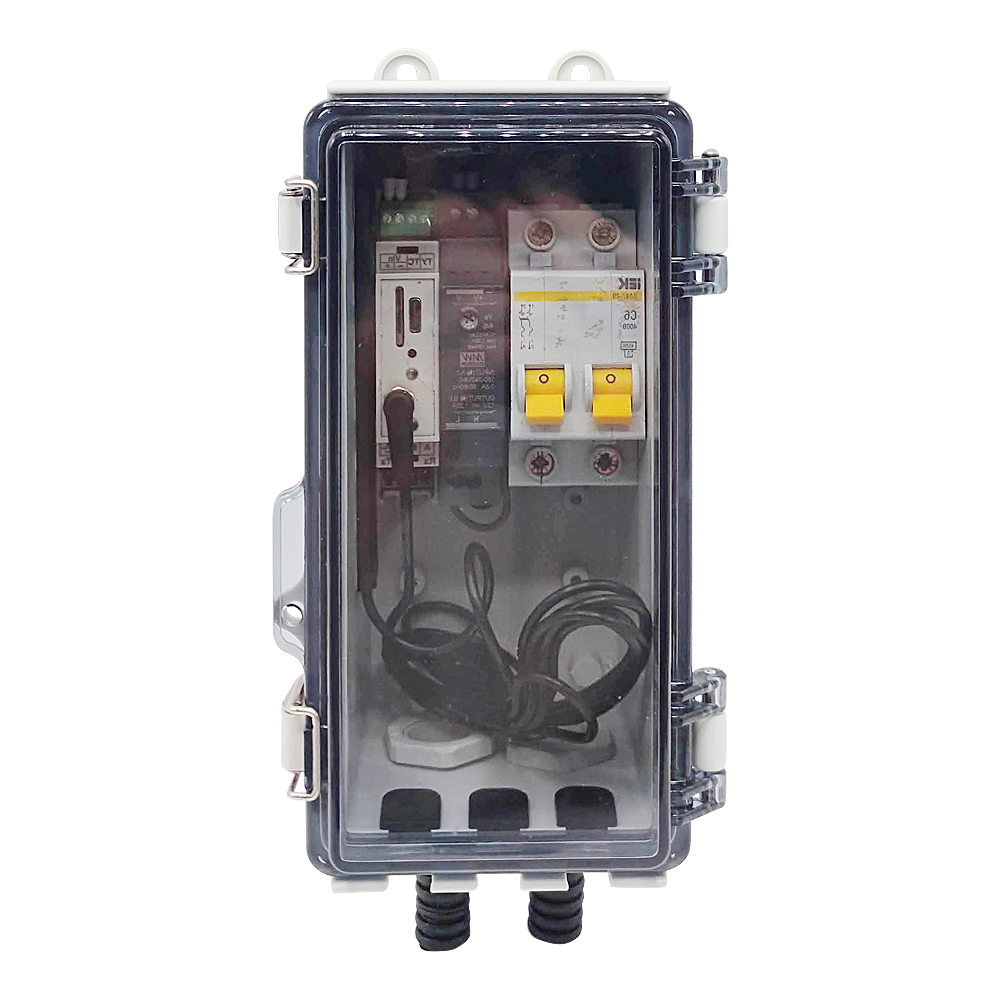

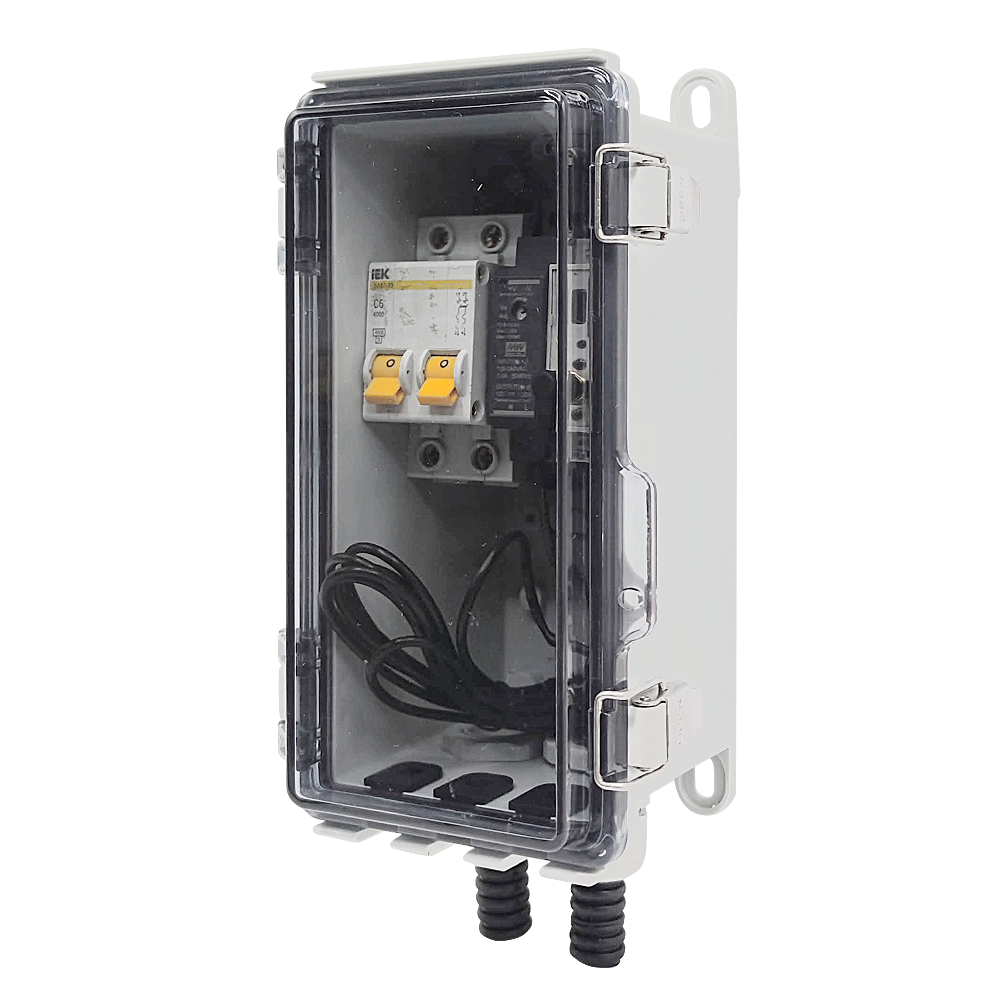

Степень защиты	IP52 / IP67 (в составе герметичного шкафа)
Габаритные размеры	100 × 90 × 18 мм
Масса	≤ 0,15 кг
Монтаж	На DIN-рейку
MTBF (среднее время наработки)	не менее 100 000 ч
Срок службы	не менее 20 лет
