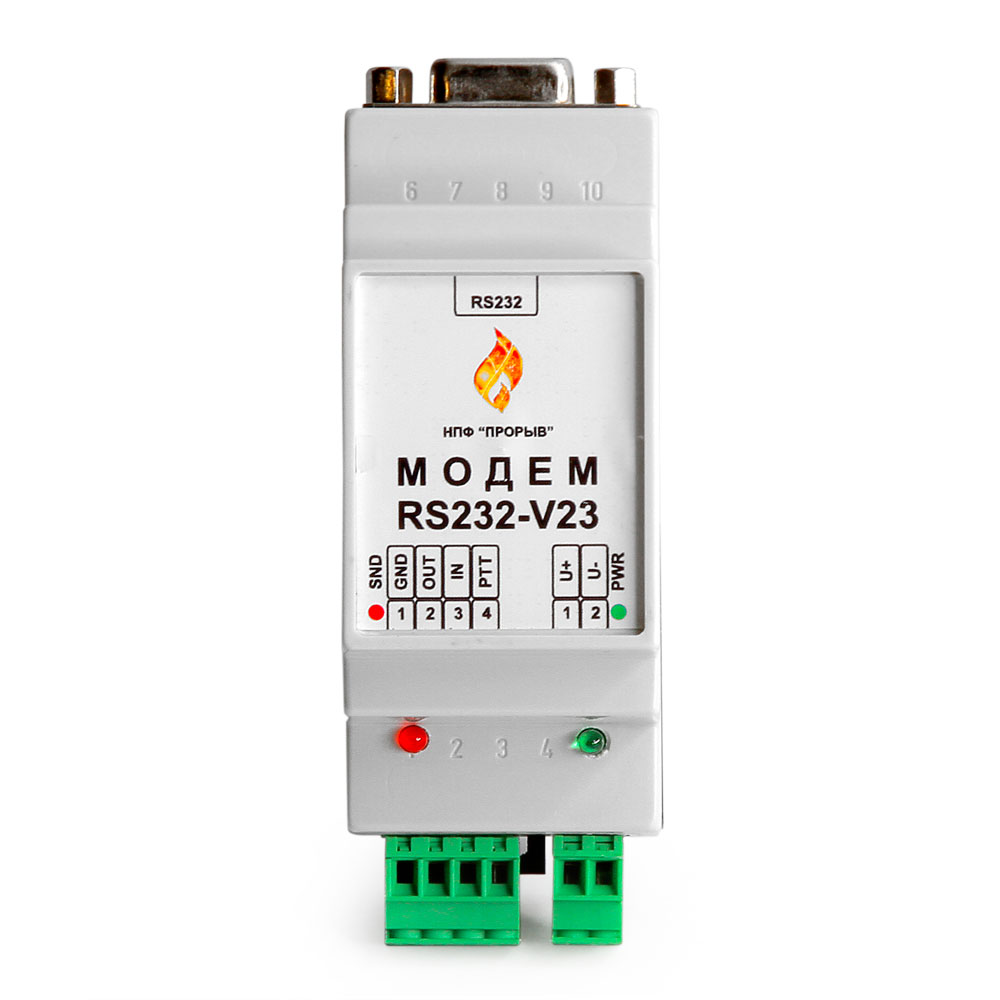

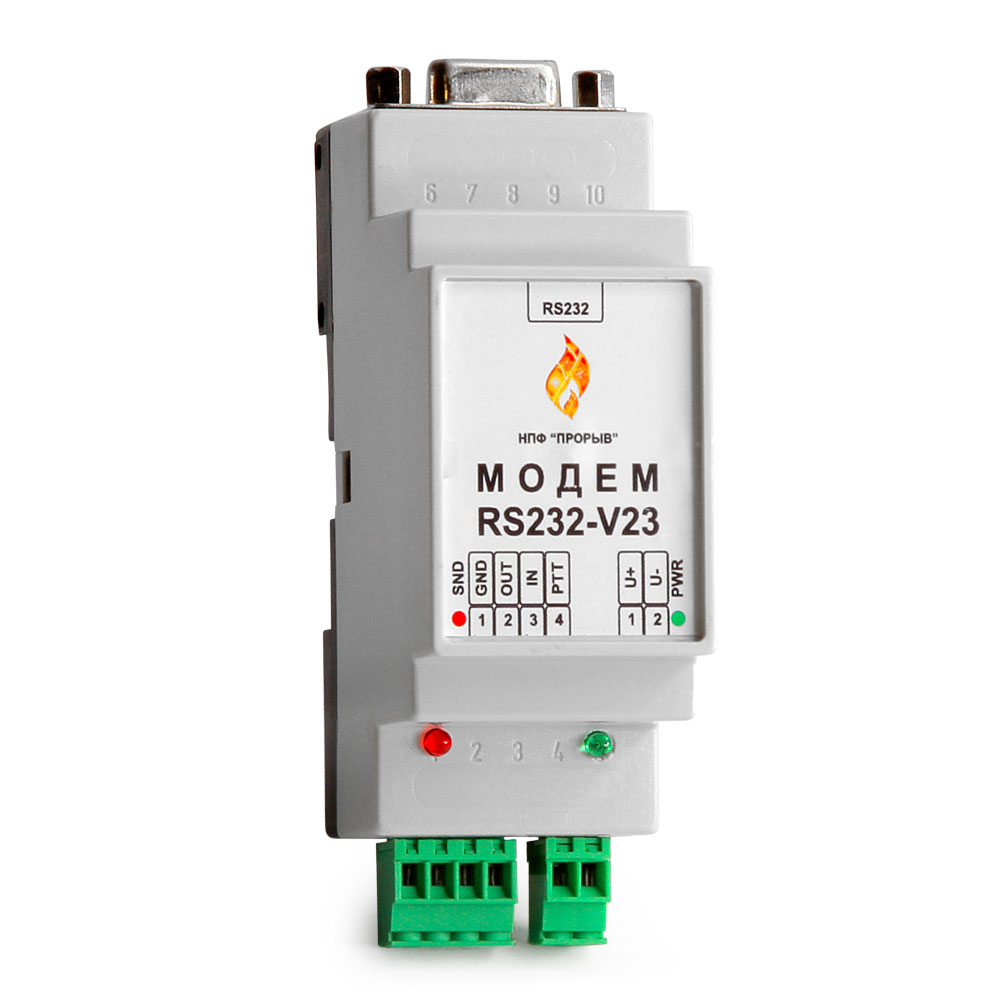

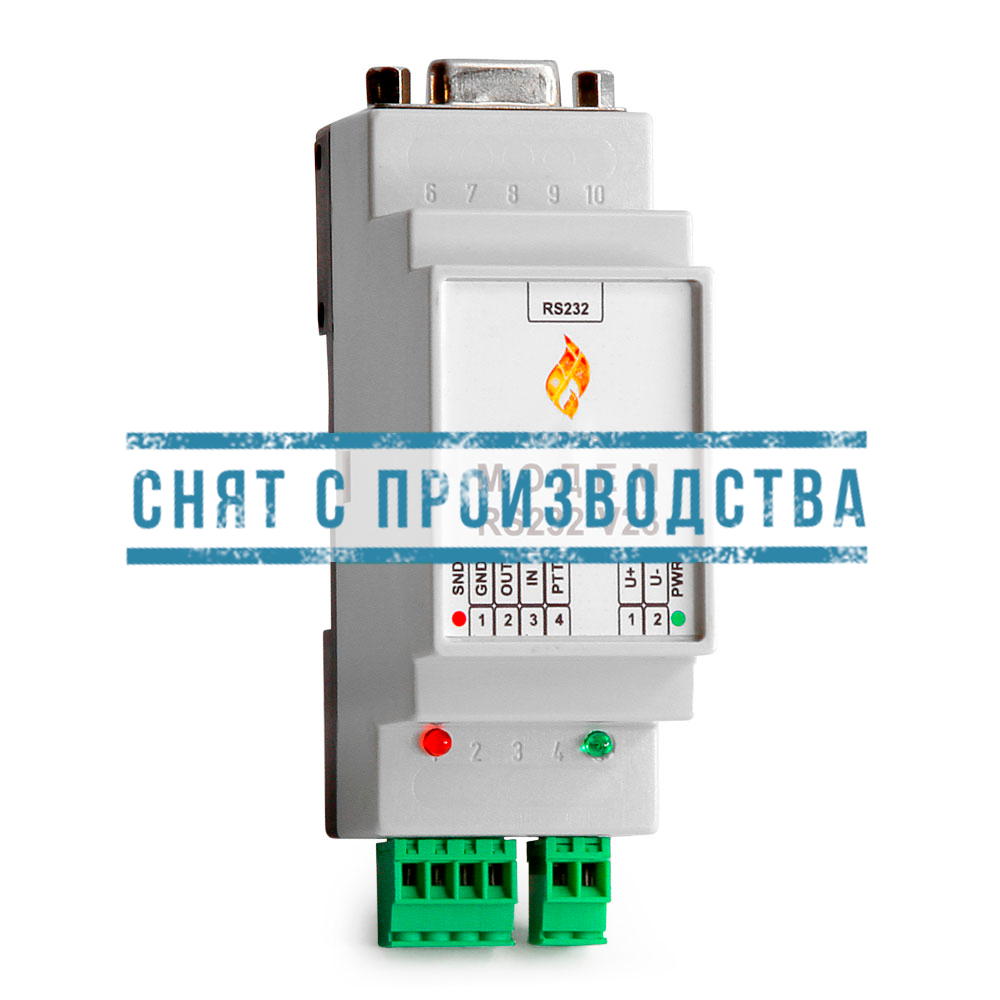

RS232-V23 модемі (1200 бод)

Description

Тағайындалуы

Модем RS232-V23 применяется в составе автоматизированных систем управления технологическими процессами (АСУ ТП), автоматизированных систем диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных систем технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ). Если прокладка проводных сетей между управляющей станцией и удалённым модулем затруднена, для передачи данных от удалённых объектов используется радиоканал. Модем обеспечивает передачу данных между терминальным контроллером или компьютером и радиостанцией на скорости 1 200 бит/с. Модем предназначен для работы в составе аппаратно-программного комплекса ТЕЛЕСКОП+4.

Құрылысы және жұмыс принципі

Модем преобразует последовательные сигналы RS-232 в тональные сигналы по стандарту V.23 для передачи по УКВ-радиоканалу и выполняет обратное преобразование при приёме. Отдельный выход управляет передачей радиостанции. Для устойчивой связи рекомендуется использовать радиостанцию со специальным аксессуарным разъёмом.

Негізгі функциялары

• Преобразование сигналов RS-232 в тональные сигналы по стандарту V.23.
• Полудуплексная передача данных на скорости 1 200 бит/с.
• Оптронная развязка RS-232.
• Согласование уровней сигналов порта RS-232 и радиостанции.
• Переключение режима приёма/передачи радиостанции.

Ерекшеліктері мен артықшылықтары

• Полудуплексная передача данных на скорости 1 200 бит/с.
• Оптронная развязка RS-232.

Деректерді беру арналары мен тәсілдері

• Радиоканал УКВ-диапазона через радиостанцию РТМ.16.

Интерфейстер және кірістер/шығыстар

Порт/арна типі	Саны	Сипаттамалары	Құрылғыларды қосу
RS-232	1	Оптронная развязка не менее 1 500 В	ПК, контроллеры серии TK16L, шлюз E-422
Вход IN	1	Аналоговый сигнал	Выход УНЧ УКВ радиостанции РТМ.16
Выход OUT	1	Аналоговый сигнал	Вход модулятора УКВ радиостанции РТМ.16
PTT	1	Управление передачей	Вход управления УКВ радиостанции РТМ.16

Техникалық сипаттамалары

Параметр	Мәні
Беру жылдамдығы	1 200 бит/с
Частота сигнала на выходе модема, соответствующая логической единице	1 300 Гц
Частота сигнала на выходе модема, соответствующая логическому нулю	2 100 Гц
Рекомендуемая амплитуда на входе	300–900 мВ RMS
Амплитуда на выходе	150 мВ RMS; регулировка 80 мВ–1,5 В
Қоректендіру кернеуі	7–24 В DC
Тұтынылатын қуат	≤ 50 мВт
Резервтік қуат көзі	Жоқ
Жұмыс температурасы	−40…+60 °C
Относительная влажность	≤ 95 % при +35 °C
Қорғаныс дәрежесі	IP52 / IP55 (шкаф құрамында)
Габаритті өлшемдері	35 × 97 × 58 мм
Масса	≤ 0,1 кг
Монтаждау	DIN-рейкаға
MTBF (средняя наработка на отказ)	100 000 сағ
Қызмет мерзімі	кемінде 12 жыл
