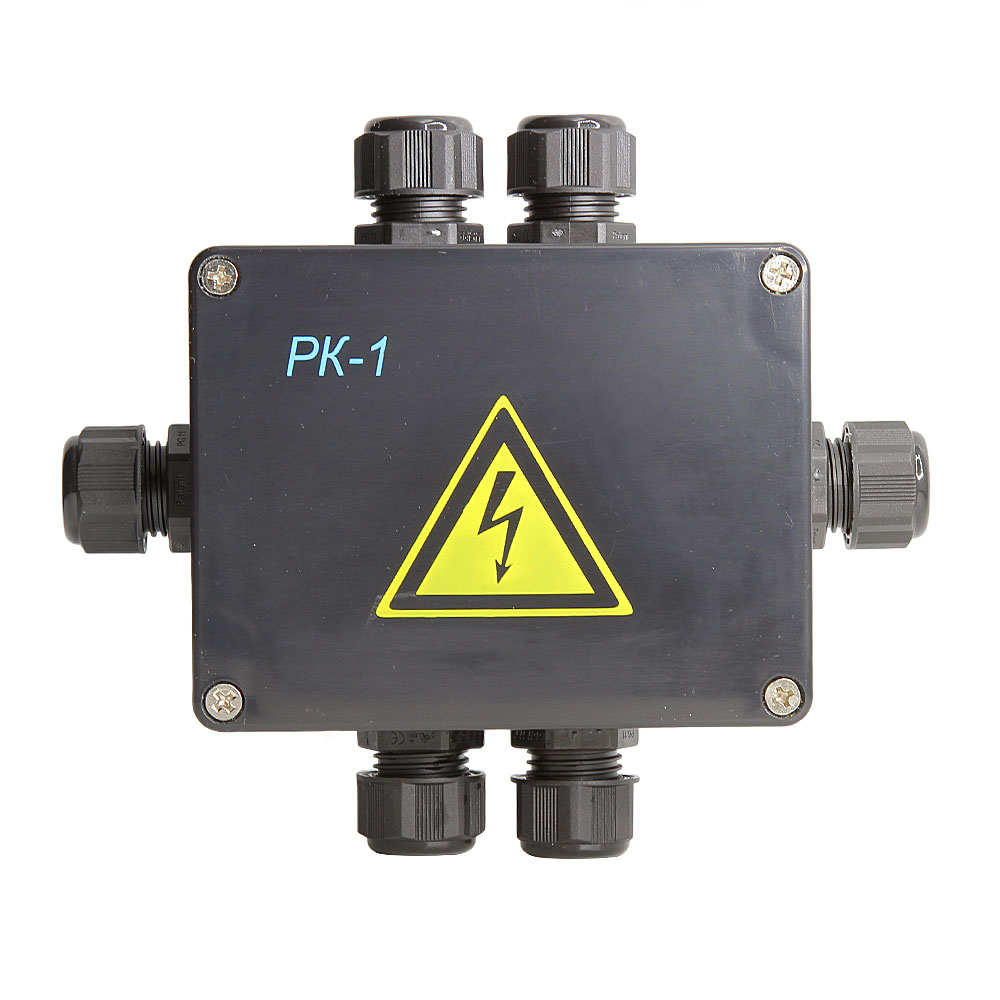

РК-1 арналық бөлгіші

Тағайындалуы

Распределитель канальный РК-1 предназначен для подключения устройств с интерфейсом RS-422/RS-485 по каналам передачи информации и резервного питания в автоматизированных системах управления технологическими процессами (АСУ ТП), системах диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), а также системах технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ).

Құрылысы және жұмыс принципі

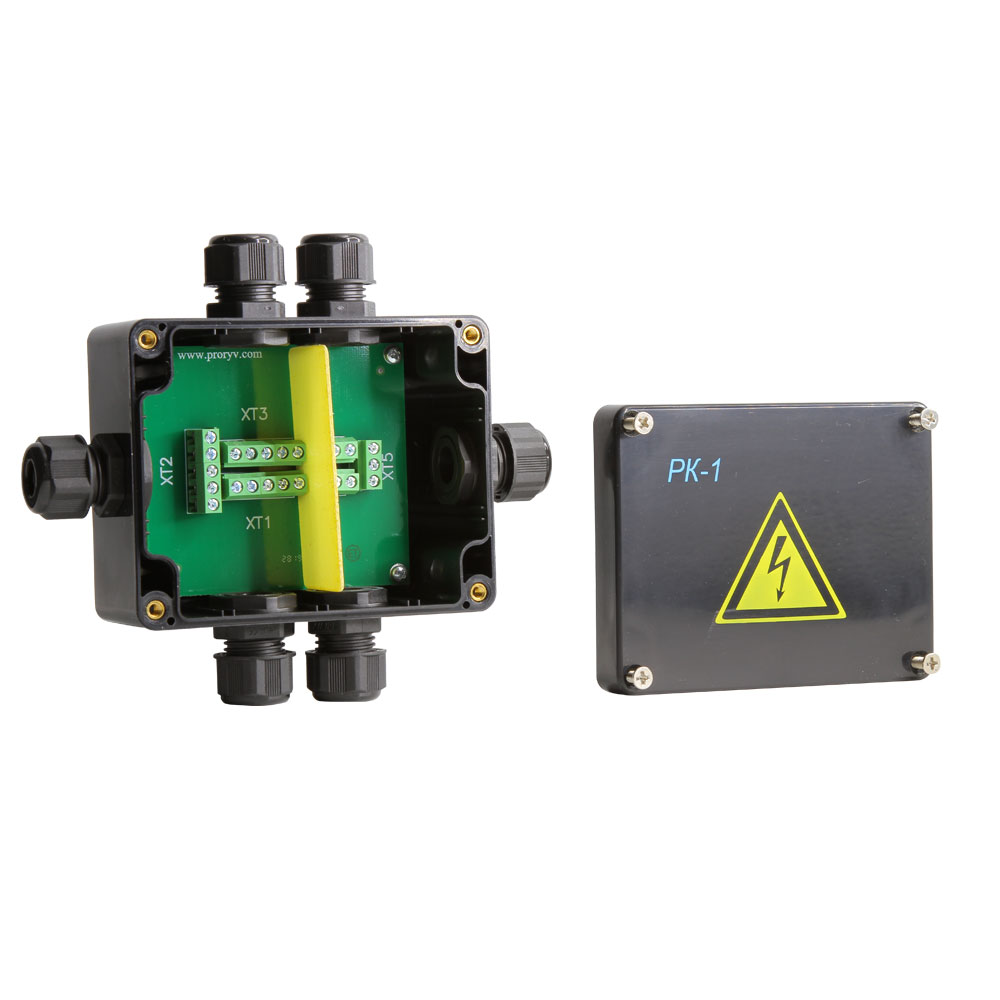

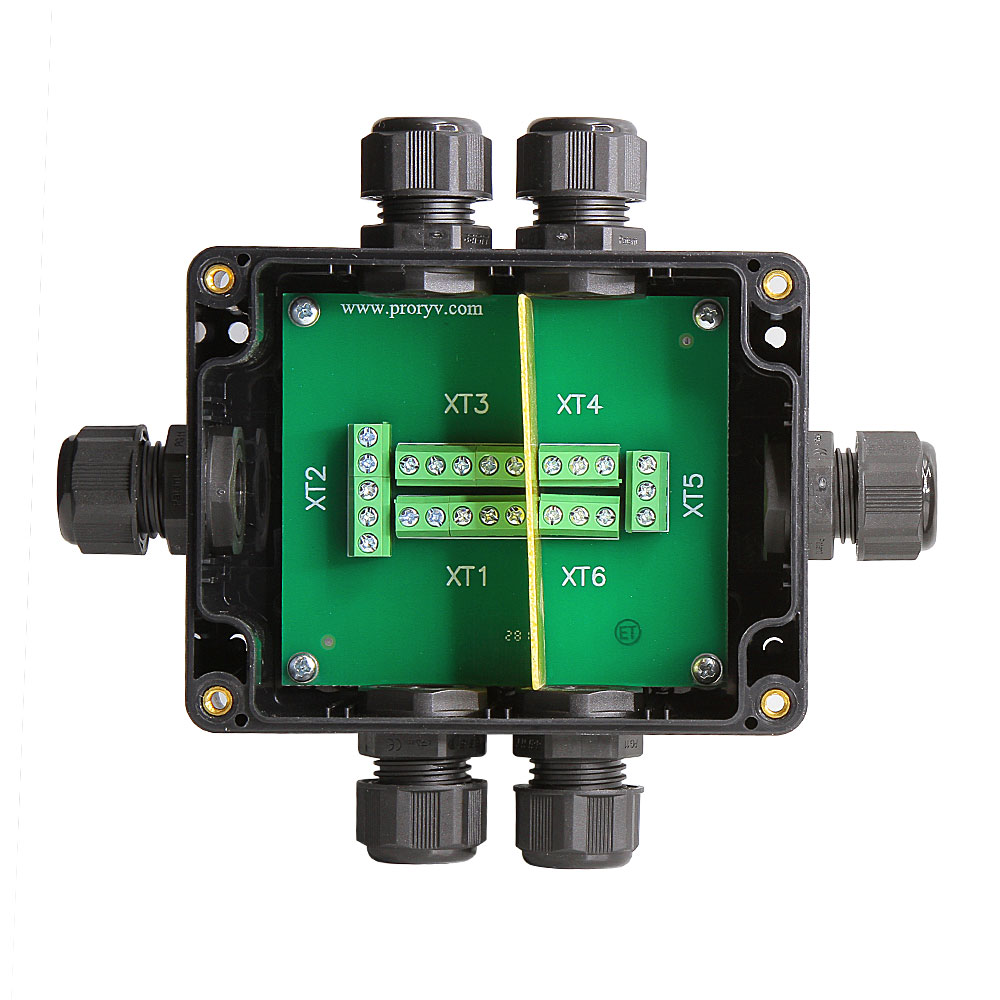

Устройство включает одностороннюю печатную плату с двумя трёхсекционными группами винтовых клеммников: одна группа пятиконтактная, другая — трёхконтактная. Интерфейсные цепи подключаются к пятиконтактной группе, цепи резервного питания — к трёхконтактной. Для каждой секции клеммников в корпусе предусмотрен отдельный гермоввод.

Негізгі функциялары

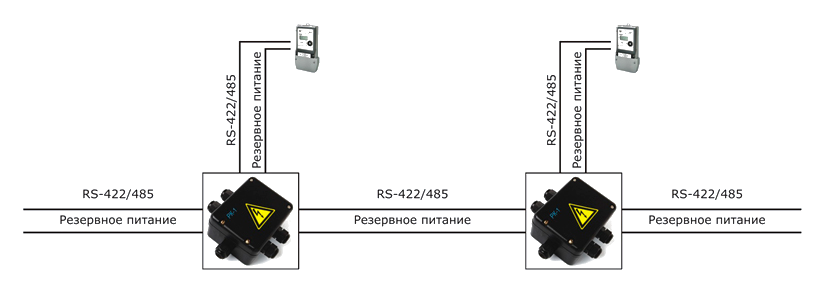

• Ответвление канальных электрических цепей к соответствующему абоненту.
• Трансляция канальных цепей следующему абоненту системы.
• Обеспечение возможности подключения резервного питания приборов.

Подключение кабелей

Тип канала	Диаметр кабеля, мм	Тип кабеля
Канал интерфейса	10–7	FTP
Ответвление интерфейса	6–4	UTP2, UTP4
Резервтік қуат арнасы	8–6	ПВС 3×1,5
Резервтік қуатты тарату	6–4	ПВС 2×0,75

Техникалық сипаттамалары

Параметр	Мәні
Контакт по IEC	250 В / 6 А / 1,5 мм²
Сопротивление изоляции разобщённых цепей при U = 500 В, не менее	500 МОм
Прочность изоляции разобщённых цепей	1500 В AC
Сопротивление между сообщёнными цепями, не более	0,0025 Ом
Жұмыс температурасының ауқымы	−40 … +85 °C
Относительная влажность, не более	≤ 95% 35 °C кезінде
Устойчивость корпуса к нагреву и огню, не более	650 °C
Габаритті өлшемдері	166 × 141 × 60 мм
Масса	≤ 0,3 кг
