Шкаф телемеханики с солнечной панелью (Шкаф ТМ Solar)

Описание

Назначение
Шкаф телемеханики с солнечной панелью (Шкаф ТМ Solar) предназначен для круглосуточного контроля параметров телеметрии и отправки измеренных показаний в аппаратно-программный комплекс ТЕЛЕСКОП+4. Автономность и энергонезависимость обеспечиваются за счёт солнечной энергии и питания от высокоёмкого аккумулятора, что позволяет применять шкаф ТМ Solar в точках, расположенных вне зон электросетей. Благодаря возможности использования каналов связи 2G/3G/LTE/NB-IoT и радиосети, шкаф ТМ Solar может использоваться в местах с покрытием сотовых операторов, а также для построения собственной радиосети.

Основные функции

• Автономная работа с использованием солнечной энергии и питания от высокоёмкого аккумулятора.
• Солнечная панель и аккумулятор обеспечивают непрерывную работу даже в условиях коротких световых дней (менее 4 часов).
• Круглосуточный контроль параметров: давления, температуры, утечек и т. д.
• Отправка измерений по расписанию, а также внеочередная отправка данных при выходе значений за уставки.
• Накопление и передача архивных данных при нестабильной связи.
• Встроенная буферизация данных до 1000 записей при потере связи.
• Широкий набор интерфейсов для подключения разнообразных типов датчиков.
• Дистанционная перепрошивка и диагностика по воздуху (при использовании канала 2G/3G/LTE/NB-IoT).
• Возможность организации видеонаблюдения.
• Готовое решение «под ключ»: солнечные панели и аккумулятор в комплекте.
• Быстрый монтаж без сложных строительно-монтажных и пусконаладочных работ.

Устройство и принцип работы

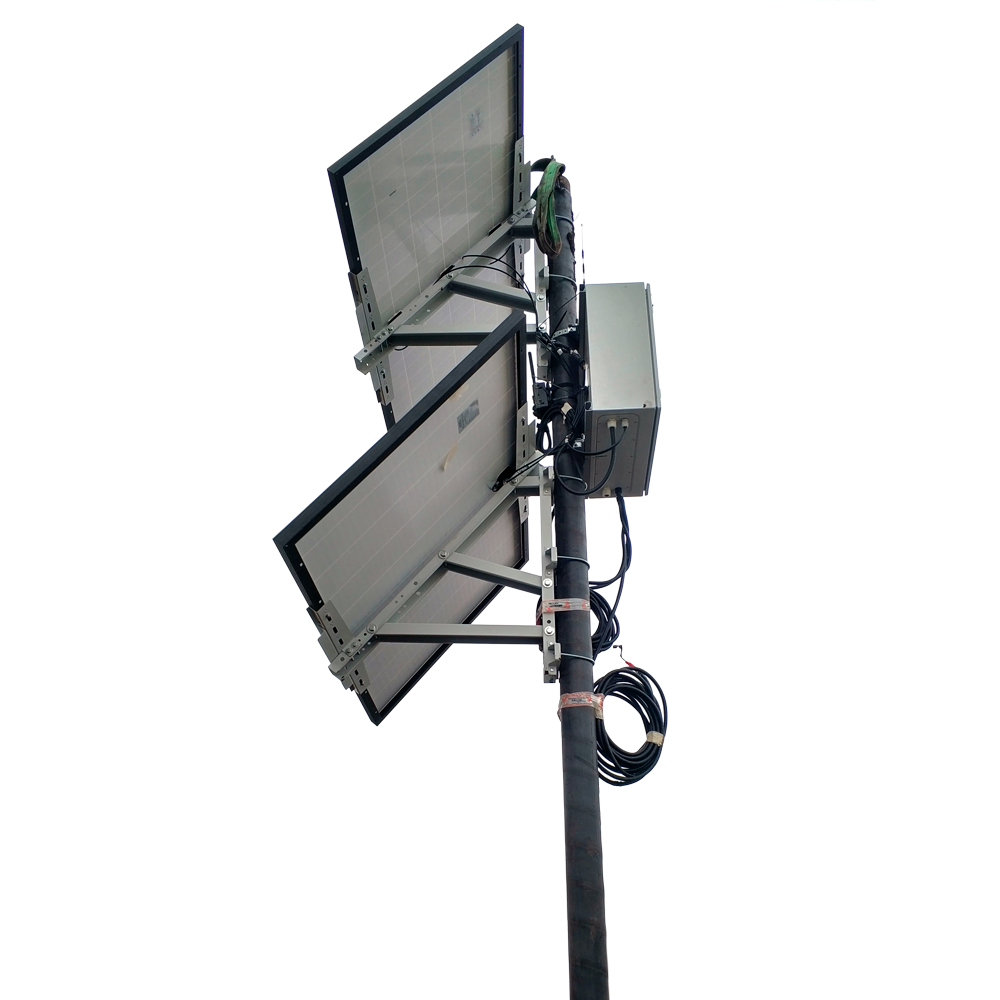

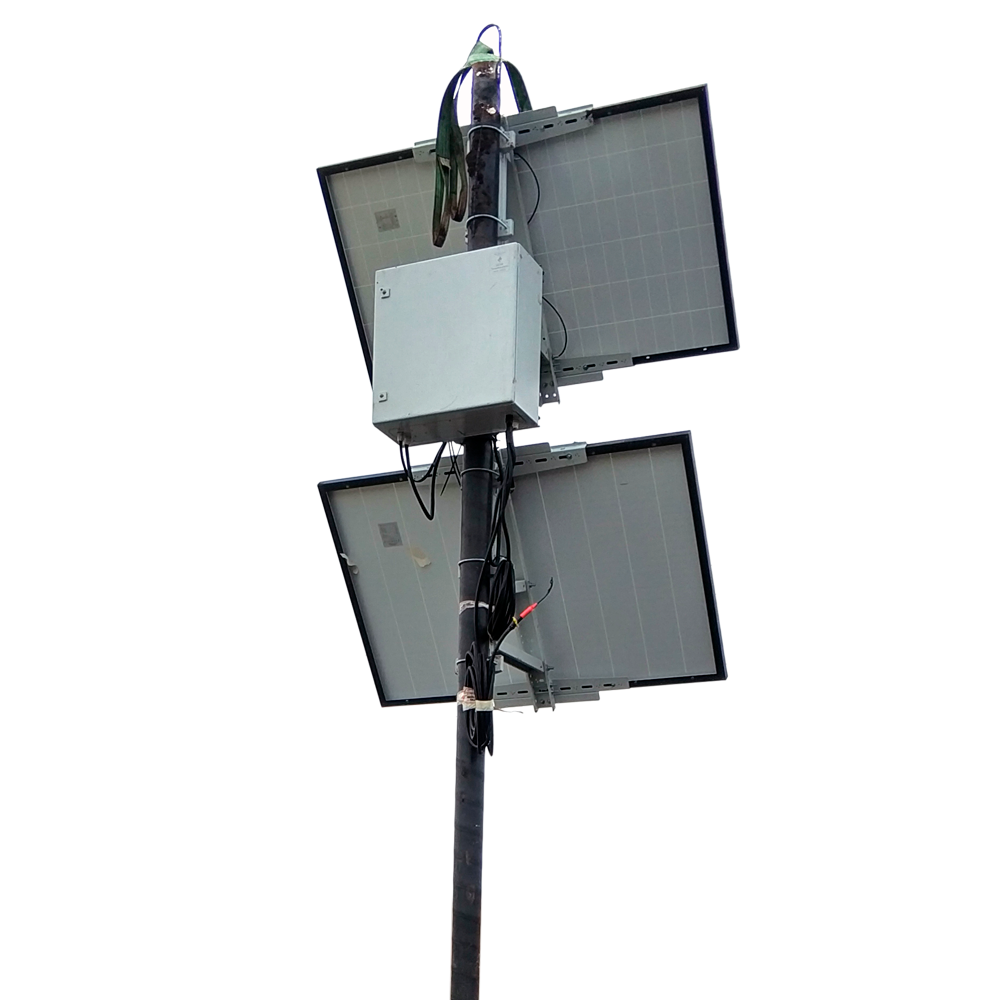

Шкаф телемеханики с солнечной панелью является комплектным изделием и включает в себя: шкаф ТМ, солнечные панели, высокоёмкий аккумулятор. В состав шкафа ТМ входит интеллектуальный терминальный контроллер ТК16L.14S, обладающий широким набором интерфейсов для подключения разнообразных типов датчиков. Шкаф ТМ Solar позволяет организовать сбор данных с проводных и беспроводных датчиков за счёт использования сети LoRa и регистратора интеллектуального сигналов телеметрии (РИСТ).

Опционально шкаф ТМ Solar может быть дооснащен утепленным кожухом аккумулятора, обогревом аккумулятора, камерой видеонаблюдения (фотоловушкой), шкафом оперативного контроля для удобства обслуживания.

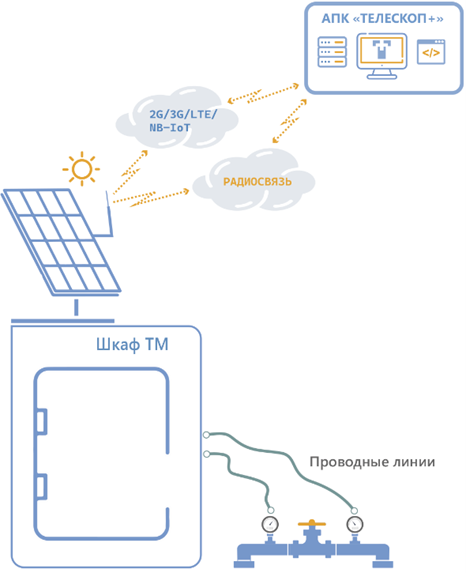

Шкаф телемеханики с солнечной панелью с передачей данных через каналы 2G/3G/LTE/NB-IoT, радиосеть

Шкаф телемеханики с солнечной панелью позволяет организовать автономный контролируемый пункт телемеханики с возможностью сбора и передачи данных в АПК «Телескоп+» через 2G/3G/LTE/NB-IoT либо радиосвязь. Требования: • Наличие зоны покрытия сотовых операторов на месторождениях при использовании канала 2G/3G/LTE/NB-IoT либо выделенной частоты для построения собственной радиосети шкафов телемеханики с солнечными панелями. Преимущества: • Прямая интеграция в АПК «Телескоп+»; • Наличие широкого набора интерфейсов для подключения разнообразных типов датчиков; • Возможность использования инфраструктуры сотовых операторов — широкая зона покрытия; • Гибкость построения собственной радиосети в зонах без покрытия сотовых сетей; • Быстрый монтаж без сложных строительно-монтажных и пусконаладочных работ.

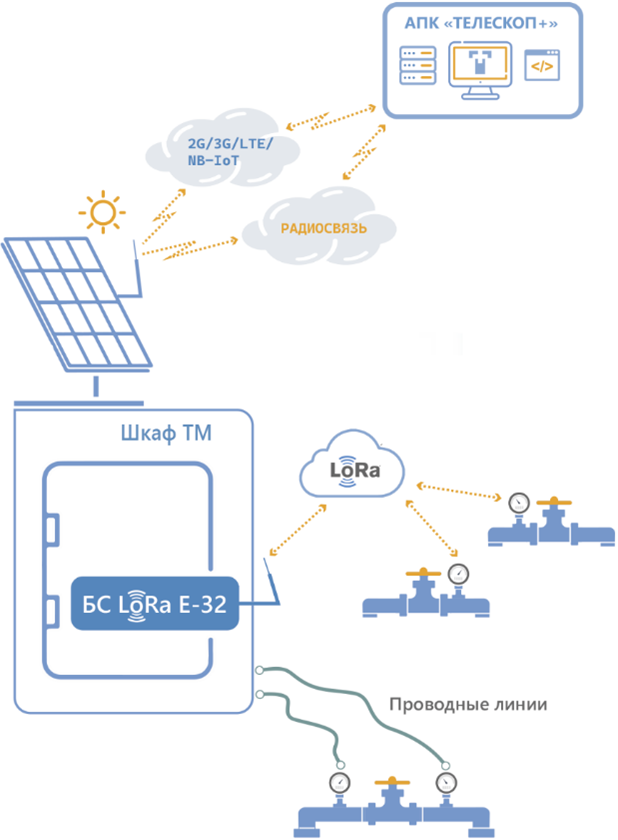

Шкаф телемеханики с солнечной панелью (2G/3G/LTE/NB-IoT, радиосеть) и регистратор интеллектуальный сигналов телеметрии (LoRa)

Шкаф телемеханики с солнечной панелью и регистратор интеллектуальный сигналов телеметрии позволяют организовать сбор данных с проводных и беспроводных датчиков за счёт использования сети LoRa. Требования: • Наличие зоны покрытия сотовых операторов на месторождениях при использовании канала 2G/3G/LTE/NB-IoT либо выделенной частоты для построения собственной радиосети шкафов телемеханики с солнечными панелями; • Установка базовой станции LoRa в зоне уверенного приема сигнала с датчиков. Преимущества: • Прямая интеграция в АПК «Телескоп+»; • Возможность подключения проводных и беспроводных датчиков; • Увеличение количества точек контроля за счёт построения локальной сети сбора данных через канал LoRa; • Быстрый монтаж без сложных строительно-монтажных и пусконаладочных работ.

Подключаемые датчики

• Датчик давления и температуры трубопровода;
• Датчик температуры поверхности трубы;
• Толщиномер;
• Датчик прохождения очистного устройства;
• Датчик концентрации углеводорода;
• Датчик движения.

Каналы связи

• 2G/3G/LTE/NB-IoT.
• Радиосеть.

Интеграция

• Полная совместимость с АПК «Телескоп+».
• Возможность интеграции в сторонние системы через API.

Базовая комплектация

• Контроллер телемеханики ТК16L.14S;
• Солнечная панель*;
• Высокоёмкий аккумулятор*;
• Контроллер заряда;
• Всенаправленная антенна;
• Монтажный комплект.

* — количество панелей и ёмкость аккумулятора подбираются индивидуально в зависимости от климатических условий и района эксплуатации оборудования.

Опциональные компоненты

• Базовая станция LoRa + антенна;
• FM-радиостанция + антенна на требуемую частоту;
• Утепленный кожух аккумулятора;
• Обогрев аккумулятора;
• Камера видеонаблюдения (фотоловушка);
• Шкаф оперативного контроля в составе: шкаф, вольтметр АКБ, клеммы заряда АКБ, интерфейс для настройки и диагностики контроллера, клеммы для подключения датчиков.

Условия эксплуатации

• Диапазон рабочих температур от −40 °C до +60 °C (исполнение «Север»).
• Относительная влажность не более 98% при t=25°C.
• Атмосферное давление от 70 до 106,7 кПа.

Технические характеристики

Параметр	Значение
Аналоговые входы (4-20 мА)	4 изолированных канала (Ex)
Дискретные входы	8 (сухой контакт)
Управляющие выходы	2 релейных (5 А, 220 В)
Интерфейсы RS-485	2 (1 — активный, 1 — энергосберегающий)
Питание аналоговых датчиков	24 В DC
Каналы связи	2G/3G/LTE/NB-IoT, радиосвязь
Класс защиты	IP65
