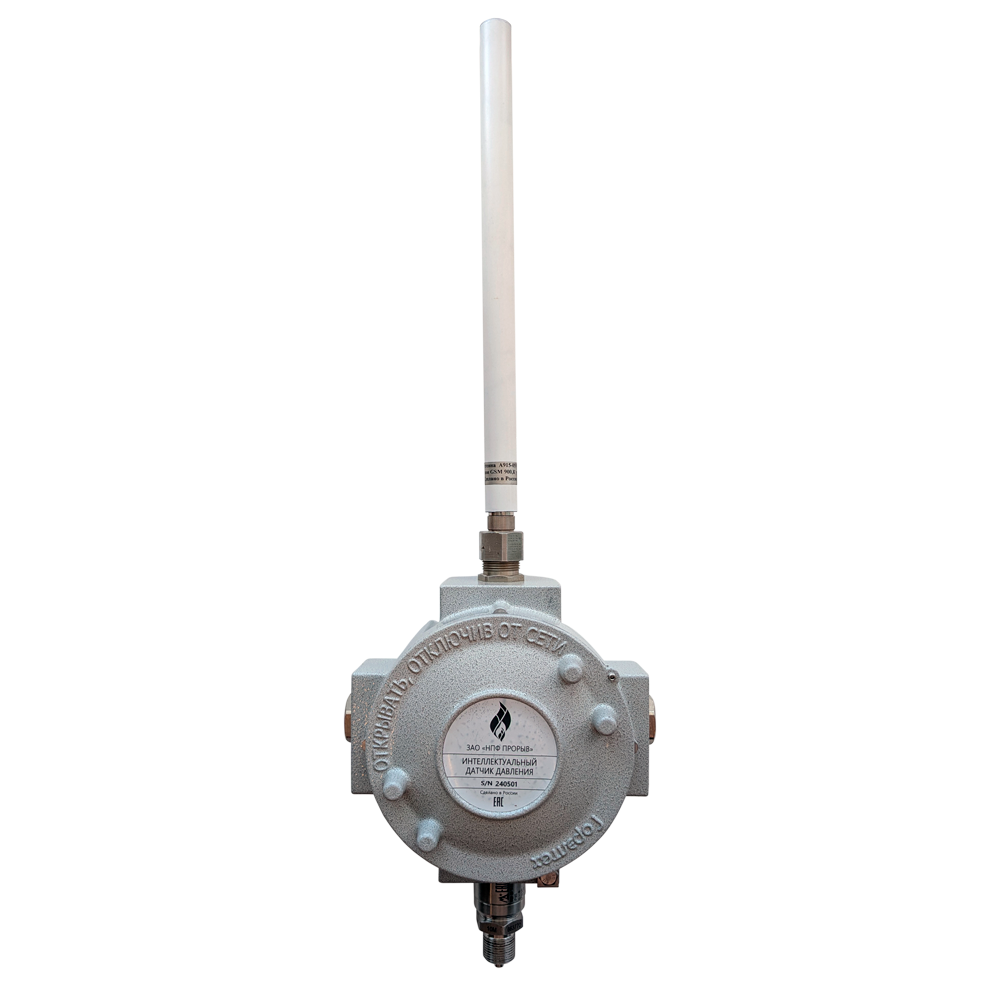

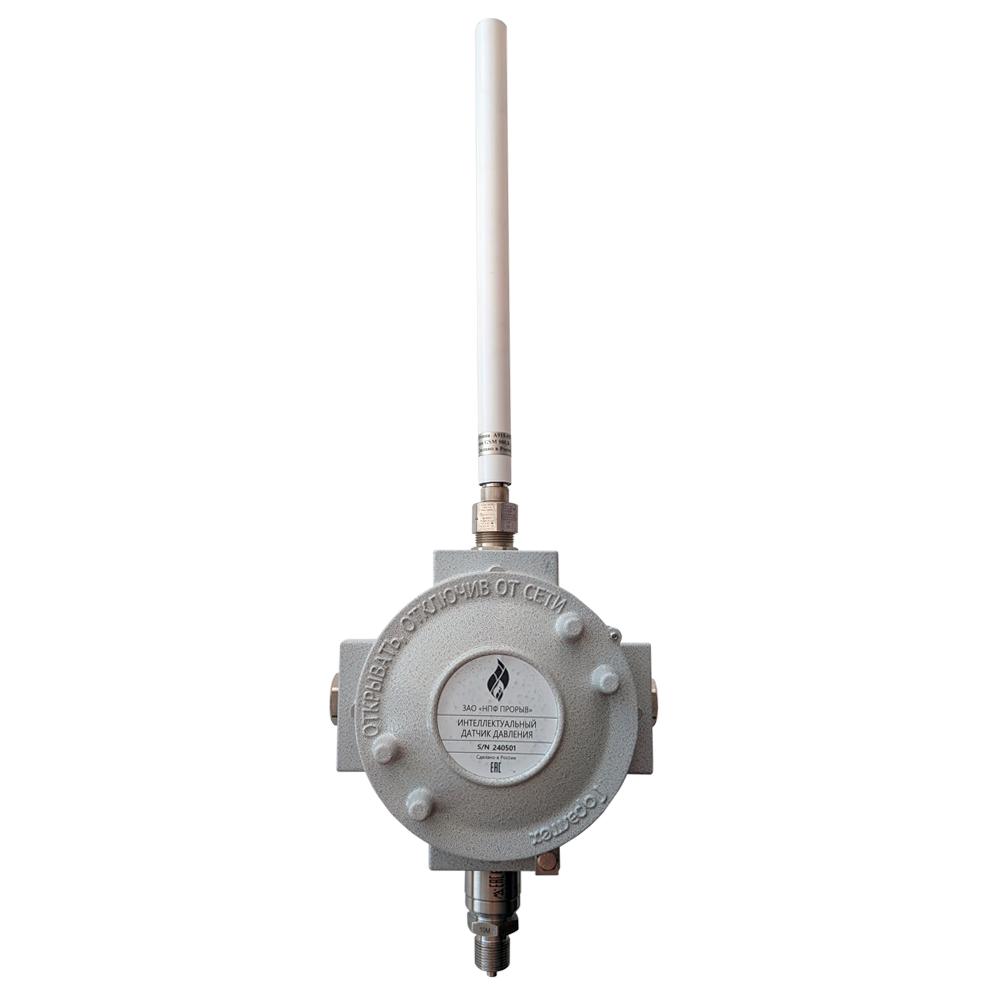

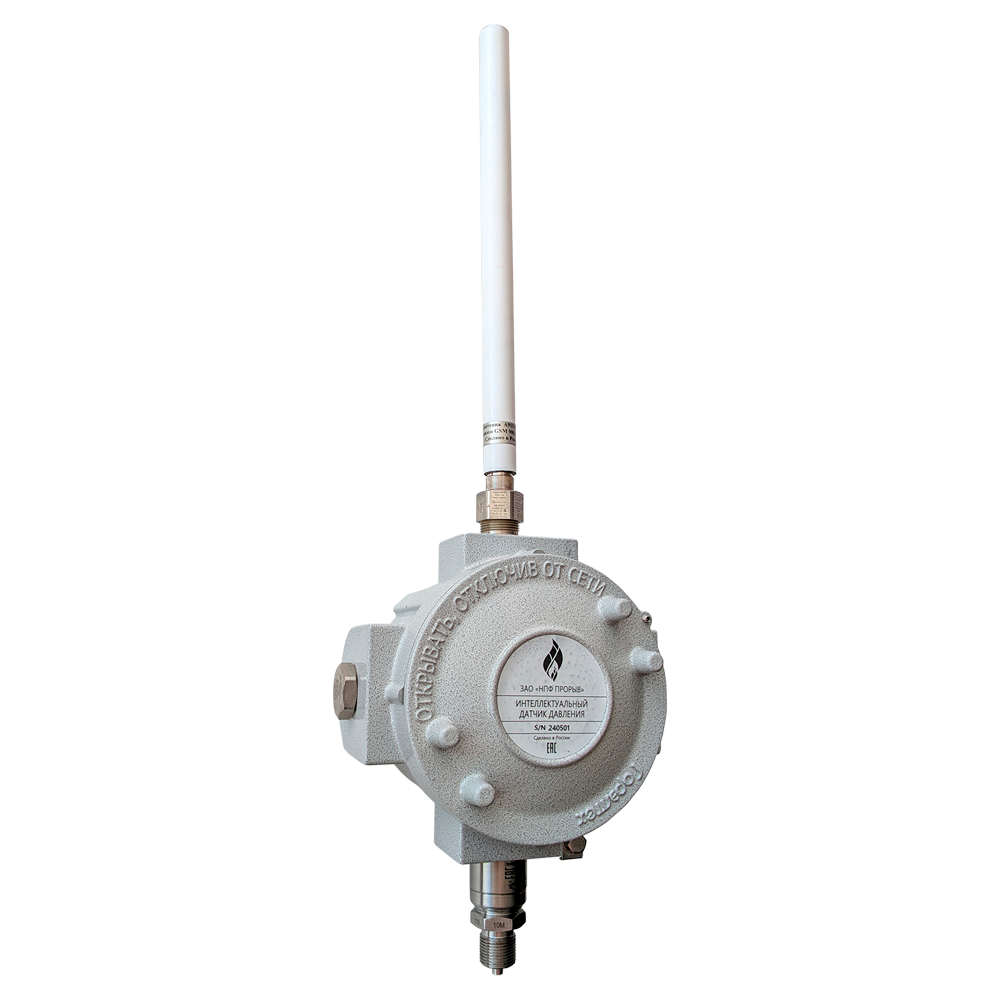

Регистратор интеллектуальный сигналов телеметрии

Описание

Назначение

Регистратор интеллектуальный сигналов телеметрии предназначен для круглосуточного контроля давления и температуры среды и отправки измеренных показаний в аппаратно-программный комплекс ТЕЛЕСКОП+4. Питание РИСТ обеспечивается за счёт встроенного батарейного блока либо аккумулятора, что позволяет использовать его в точках, расположенных вне зон электросетей. Благодаря возможности использования каналов связи 2G/3G/LTE/NB-IoT и LoRA, РИСТ может использоваться в зонах с покрытием сотовых операторов, а также для построения собственной локальной сети сбора данных LoRa. Регистратор интеллектуальный сигналов телеметрии может применяться в автоматизированных системах управления технологическими процессами (АСУ ТП) и автоматизированных системах диспетчерского контроля и управления (АСУ/АСДУ/АДКУ).

Основные функции

• Автономная работа с использованием питания от встроенного батарейного блока либо аккумулятора.
• Круглосуточный контроль параметров: давления и температуры среды.
• Опциональная возможность контроля температуры поверхности трубопровода.
• Отправка измерений по расписанию, а также внеочередная отправка данных при выходе значений за уставки.
• Накопление и передача архивных данных при нестабильной связи.
• Встроенная буферизация данных до 100 записей при потере связи.
• Дистанционная перепрошивка и диагностика по воздуху (при использовании канала 2G/3G/LTE/NB-IoT).
• Возможность работы в режиме самостоятельного контролируемого пункта и обмена данными с АПК «Телескоп+» без терминального контроллера (при использовании канала 2G/3G/LTE/NB-IoT).
• Быстрый монтаж без сложных строительно-монтажных и пусконаладочных работ.
• Отсутствие необходимости прокладки кабельной продукции.

Устройство и принцип работы

Регистратор интеллектуальный сигналов телеметрии выпускается в корпусе со степенью взрывозащиты Ex.
Присоединение внешнего датчика температуры выполняется через взрывозащищенный кабельный ввод.

РИСТ поддерживает следующие режимы работы:

1. Автономный контролируемый пункт с прямой передачей данных в АПК «Телескоп+» без терминального контроллера (при использовании канала 2G/3G/LTE/NB-IoT).
2. Периферийный контролируемый пункт с передачей данных на базовую станцию LoRa (при использовании канала LoRa).

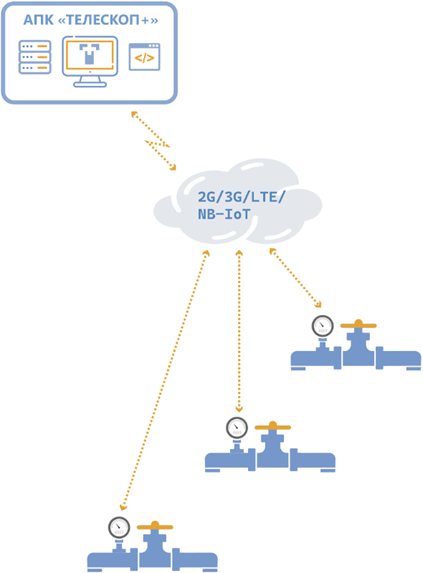

Автономный контролируемый пункт с прямой передачей данных в АПК «Телескоп+» без терминального контроллера (при использовании канала 2G/3G/LTE/NB-IoT)

Регистратор интеллектуальный сигналов телеметрии позволяет организовать прямой обмен данными с АПК «Телескоп+» без необходимости использования терминальных контроллеров и контролируемых пунктов. Требования: • Наличие зоны покрытия сотовых операторов на месторождениях. Преимущества: • Прямая интеграция в АПК «Телескоп+»; • Использование инфраструктуры сотовых операторов — широкая зона покрытия; • Высокая скорость передачи данных — быстрая отправка телеметрии; • Удаленное управление — настройка и диагностика контроллера без выезда на объект; • Надежность — стабильный канал связи даже в сложных условиях; • Быстрый монтаж без сложных строительно-монтажных и пусконаладочных работ; • Отсутствие необходимости прокладки кабелей.

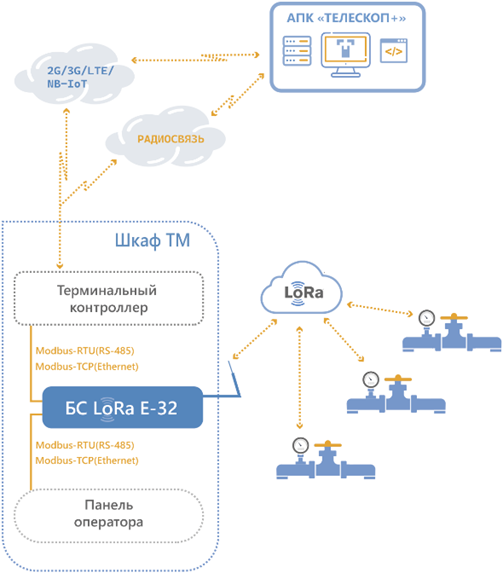

Периферийный контролируемый пункт с передачей данных на базовую станцию LoRa (при использовании канала LoRa)

Регистратор интеллектуальный сигналов телеметрии с передачей данных через сеть LoRa позволяет организовать на месторождениях локальную сеть сбора данных с последующей передачей информации в АПК «Телескоп+» через терминальные контроллеры по интерфейсу RS-485 (ModBus-RTU), либо Ethernet ModBus-TCP). Требования: • Наличие существующего контролируемого пункта с терминальным контроллером, либо организация нового; • Установка базовой станции LoRa в зоне уверенного приема сигнала с датчиков. Преимущества: • Возможность дооснащения существующих контролируемых пунктов телемеханики базовыми станциями LoRa для увеличения точек контроля; • Радиус покрытия локальной сети LoRa до 10 км в условиях прямой видимости и 3-5 км при плохой видимости; • Гибкая интеграция при поддержке стандартных промышленных протоколов ModBus-RTU (RS-485) и ModBus-TCP (Ethernet).

Интеграция

• Полная совместимость с АПК «Телескоп+».
• Сторонние системы:
  • — ModBus-TCP при использовании канала 2G/3G/LTE/NB-IoT;
  • — ModBus-RTU (RS-485), либо ModBus-TCP (Ethernet) при использовании канала LoRa и базовой станции «БС LoRa Е-32».

Базовая комплектация

• • Регистратор интеллектуальный сигналов телеметрии (РИСТ).
  • Батарейный блок*.
  • Всенаправленная антенна.

* — батарейный блок может быть заменен на аккумулятор.

Опциональные компоненты

• Зарядное устройство для аккумуляторной версии.
• Дополнительный аккумулятор.
• Базовая станция LoRa.
• Датчик измерения температуры поверхности трубы с монтажным комплектом.

Условия эксплуатации

• Диапазон рабочих температур от −40 °C до +60 °C (исполнение «Север»).
• Относительная влажность не более 98% при t=25°C.
• Атмосферное давление от 70 до 106,7 кПа.

Технические характеристики

Параметр	Значение
Предел измерения давления	от 0 до 160 МПа (подбирается индивидуально)
Предел измерения температуры	от −100 °C до +100 °C (подбирается индивидуально)
Каналы связи	2G/3G/LTE/NB-IoT, LoRa
Частота LoRa	868 МГц (не требует лицензирования)
Срок службы батареи	800 дней (при темпе опроса и передачи данных 1 раз в 10 минут)
Срок службы аккумулятора	400 дней (при темпе опроса и передачи данных 1 раз в 10 минут)
Степень взрывозащиты	Ex
Класс защиты корпуса	IP66/IP67/IP68
Габаритные размеры (ДхШхВ)	— без антенны: 280х195х130 мм; — с антенной: 580х195х130 мм
Масса не более	3.5 кг
