Маршрутизатор-коммутатор интерфейса RS-485

Наличие: В наличии
Модель:

Маршрутизатор-коммутатор интерфейса RS-485 — это изолированный арбитр-повторитель интерфейса RS-485. Устройство предназначено для организации надёжной передачи данных в промышленных сетях с возможностью арбитража доступа к шине RS-485 и гальванической развязкой линий связи. МКИ-485 позволяет подключить к одной сети RS-485 до двух ведущим устройств («master») и обеспечить опрос ведомых устройств («slave») из независимых автоматизированных систем управления технологическими процессами.

Цена

по запросу

Запросить КПОтветим с ценами и сроками в течение рабочего дня

Описание
Документы и сертификаты

Описание

Назначение

Маршрутизатор-коммутатор интерфейса RS-485 используется в автоматизированных системах управления технологического процесса (АСУТП), автоматизированных системах диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных системах технического и коммерческого учета электроэнергии (АСТУЭ/АСКУЭ).

Основные функции

Автоматическое разрешение коллизий при одновременной передаче данных от нескольких устройств.
Возможность подключения до двух ведущим устройств («master») к одной шине RS-485 иорганизация одновременного опроса ведомых устройств («slave») из независимых автоматизированных систем.
Конвертер USB↔3 х RS-485 с независимой гальванической развязкой по трем каналам RS-485.
Возможность буферизации и настройки индивидуальных параметров связи для каждого из 3-х каналов.
Постановка запросов в очередь при одновременном поступлении.
Защита линий RS-485 от импульсных помех, случайного попадания на информационную линию напряжений ~220/380 В, грозозащита, защита от контактного и воздушного электростатических разрядов на уровне ± 30 кВ, защита от микросекундных импульсов по 4-й степени жесткости (IEC 61000-4-5).

Устройство и принцип работы

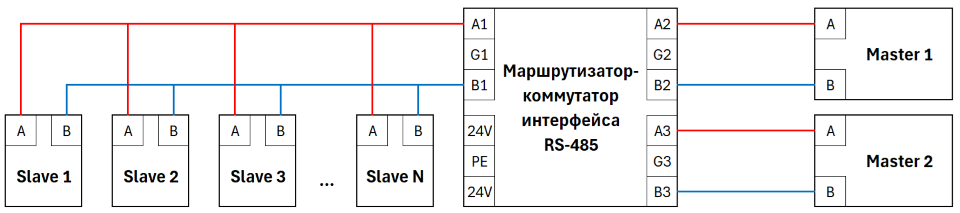

Устройство и принцип работы.Схема

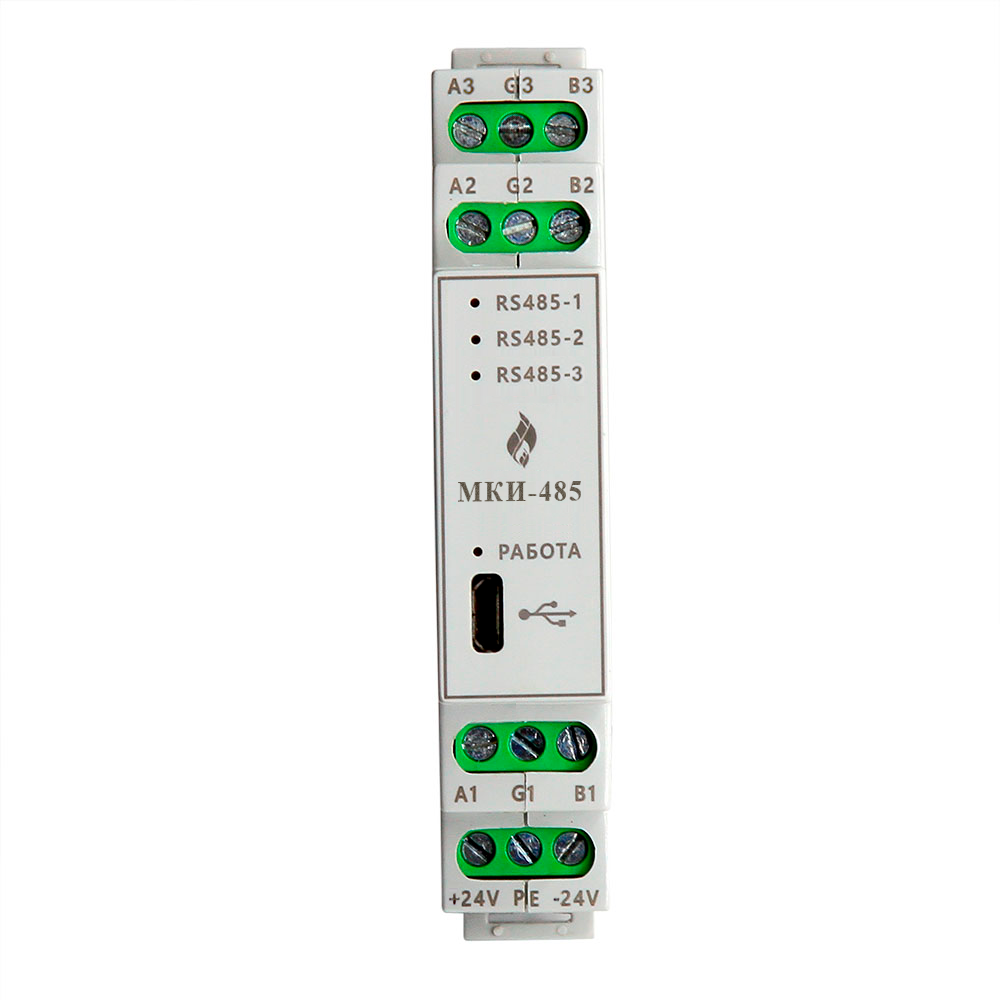

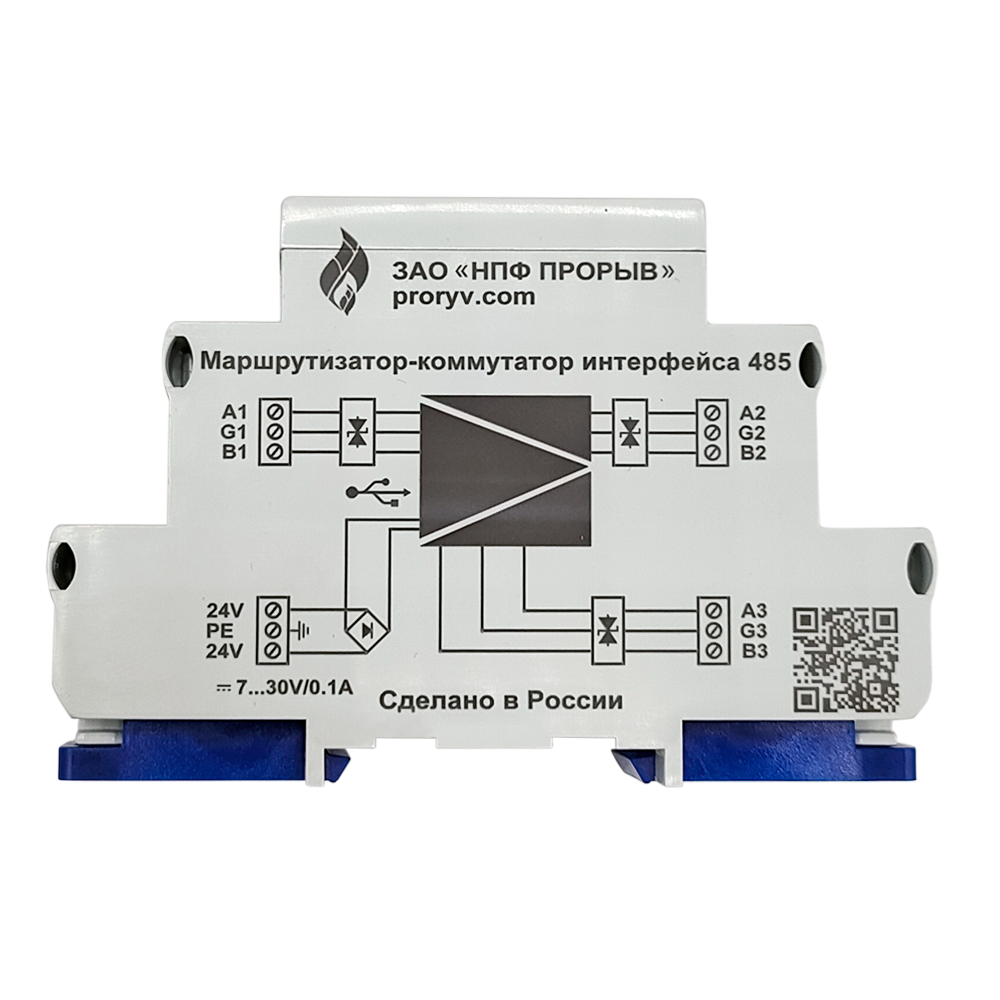

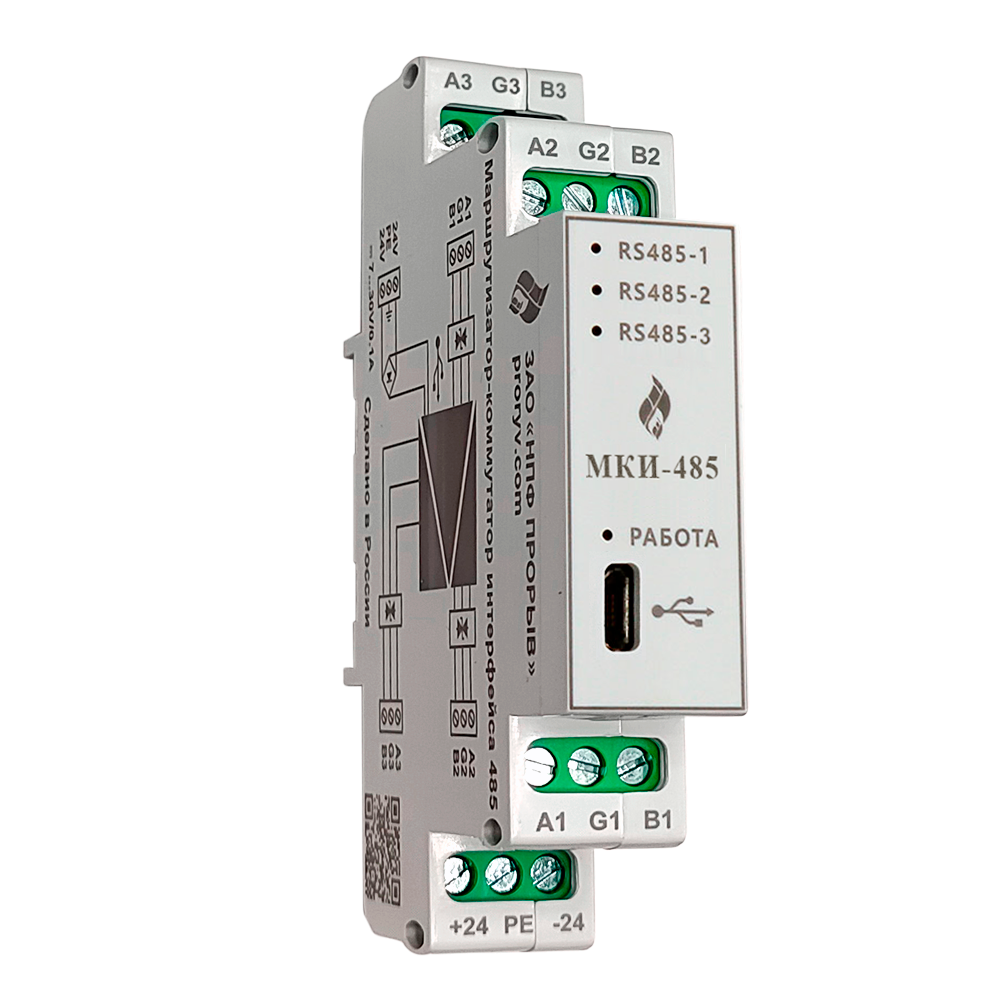

Маршрутизатор-коммутатор интерфейса RS-485 выпускаются в унифицированных пластмассовых корпусах. Присоединение проводов питания и коммутируемых электрических цепей выполняется на клеммы под винт. Схемы подключения нанесены на корпус МКИ-485. Крепление МКИ-485 выполняется на монтажную DIN-рейку шириной 35 мм. Обеспечивается надежная трехступенчатая схема защиты RS-485 на базе быстродействующих газоразрядных трубок, токовых предохранителей и ограничительных диодов.

Поддерживаются следующие режимы работы:
0 – конвертер USB↔3 х RS-485;
1 – повторение данных c заданными параметрами сигнала;
2 – маршрутизация/арбитраж доступа к шине RS-485.

Условия эксплуатации

Диапазон рабочих температур от -40° до +70°C
Относительная влажность, не более 80% при t=25°C

Габаритные размеры и масса

18x103x62 мм
65 г

Технические характеристики

Напряжение питания	от 7 до 30В или от USB
Потребляемый ток, макс.	200 мА
Потребляемый ток, типовой	90 мА (24 В)
Скорость последовательной передачи данных	300 … 115 200 бод
Каналы связи	3 шт. — RS485 полудуплекс, USB
Гальваническая развязка	VCC // USB // RS-485(1) // RS-485(2) // RS485(3)
Испытательное напряжение, интерфейс передачи данных	3 кВ DC
Формат файла / кодирование)	UART (9/10/11 бит переключение, NRZ)
Степень защиты: по корпусу / по клеммам	IP40 / IP20
